Tek Vidalı Ekstrüder Vida ve Kovanları

Doğru vida geometrisiyle daha kararlı plastikleşme ve daha güvenilir ekstrüzyon.

MILON Endüstri; mevcut ekstrüder ölçülerini, işlenen hammaddenin davranışını, ürün tipini ve hedeflenen kapasiteyi birlikte değerlendirir. Yeni üretim veya yenileme projelerinde vida geometrisi, kovan ölçüleri, malzeme ve yüzey işlemi uygulamaya göre belirlenir.

Ana mesaj: Tek vida ve kovan yalnızca ölçüsü kopyalanan bir yedek parça değildir. Vida geometrisi; kapasiteyi, eriyik sıcaklığını, homojenliği, motor yükünü ve ürün kararlılığını doğrudan etkileyen temel proses bileşenidir.

Ekstrüderinize Uygun Vida-Kovanı Belirleyelim

Tek Vida ve Kovan Ne İşe Yapar?

Vida, besleme hunisinden gelen hammaddenin ileri taşınmasını; sıkıştırma ve ergitme bölgelerinde kontrollü biçimde plastikleşmesini; dozajlama bölgesinde ise homojen ve kararlı eriyik halinde kalıba iletilmesini sağlar. Kovan, vidanın hassas çalışma yüzeyini oluşturur ve üzerindeki ısıtma/soğutma bölgeleriyle proses sıcaklığının kontrolüne katkı verir.

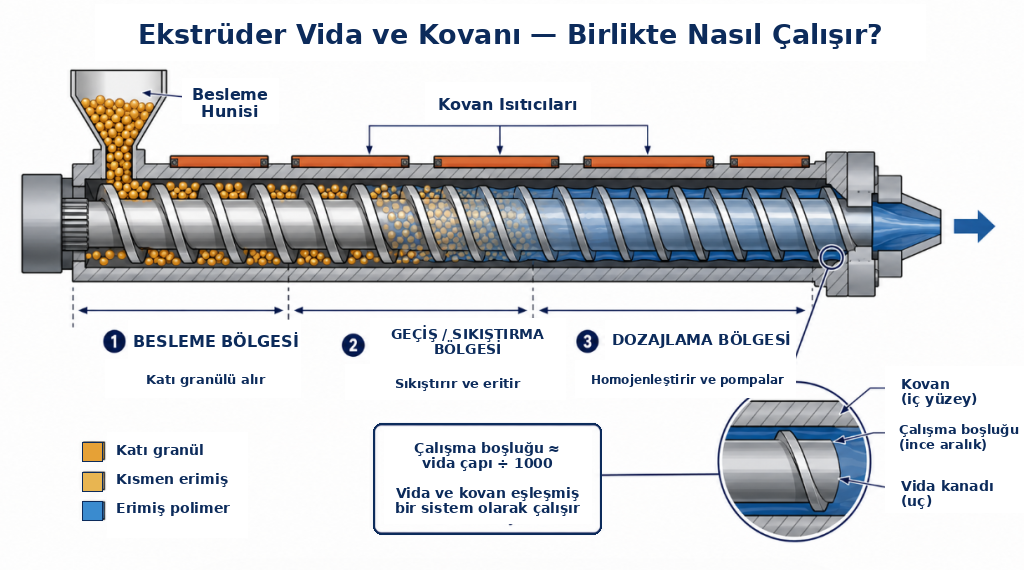

Ekstrüder vida ve kovanının birlikte çalışma yapısını gösteren teknik şema

Vida Üzerindeki Temel Bölgeler

• Besleme Bölgesi (Feed Zone) — Katı granülü huniden alır ve vida kanalı boyunca ileri taşır. Kanalın doluluğu ve besleme kararlılığı bu bölgede şekillenir.
• Sıkıştırma / Ergitme Bölgesi (Compression / Melting Zone) — Kanal derinliği azalırken malzeme sıkışır; kovan ısıtması ve vida dönmesinden doğan kesme enerjisiyle ergime ilerler.
• Dozajlama Bölgesi (Metering Zone) — Eriyik homojenleştirilir, sıcaklık ve basınç dalgalanmaları azaltılarak kalıba sürekli akış sağlanır.

Plastikleşme Kovan İçinde Nasıl İlerler?

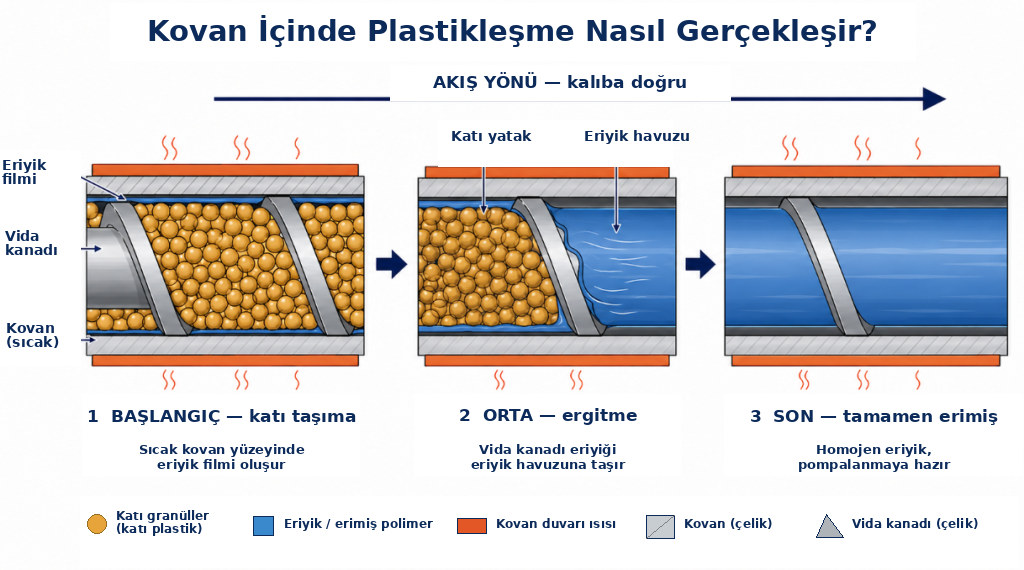

Katı granülden homojen eriyiğe geçişin kovan içindeki ilerleyişini gösteren teknik şema

Besleme tarafında granül halde bulunan polimer, sıcak kovan yüzeyinde ince bir eriyik filmi oluşturmaya başlar. Vida kanadı ilerledikçe eriyen malzeme ile katı yatak ayrışır; sıkıştırma bölgesi boyunca katı faz küçülür ve eriyik havuzu büyür. Dozajlama bölgesinde hedef, kalıba gönderilmeden önce homojen ve tekrarlanabilir bir eriyik oluşturmaktır.

Teknik Ölçü Aralığı ve L/D Bilgisi

Kaynak üreticilerin sunduğu tek vidalı ekstrüder vida-kovanlarında Ø20–500 mm vida çapı ve 15:1–55:1 L/D aralığına kadar üretim seçenekleri bulunmaktadır. Bu değerler MILON için sabit katalog standardı değil, tedarik/üretim kabiliyetini gösteren referans aralıklardır. Nihai ölçü mevcut ekstrüder ve proses şartlarına göre doğrulanır.

• Vida çapı (Screw Diameter) — Ø20–500 mm kaynak üretici referans aralığı
• L/D oranı (Length / Diameter) — 15:1–55:1 kaynak üretici referans aralığı
• L/D nedir? — Vidanın efektif çalışma uzunluğunun vida dış çapına oranıdır. Örn. Ø90 mm ve L/D 30 için efektif çalışma uzunluğu yaklaşık 2.700 mm'dir.
• L/D neyi etkiler? — Plastikleşme süresi, karıştırma, sıcaklık kontrolü, gaz alma için ayrılabilecek alan, kapasite ve proses kararlılığı.
• Seçim nasıl yapılır? — Polimer tipi, katkı/dolgu, hedef kapasite, vida devri, motor/redüktör torku, kalıp karşı basıncı ve mevcut makine geometrisi birlikte değerlendirilir.

Önemli: Daha yüksek L/D her zaman daha iyi değildir. Gereğinden uzun vida; malzemenin kovan içinde fazla kalmasına, gereksiz kesme ısısına ve ısıya hassas polimerlerde bozulmaya yol açabilir.

Vida Geometrisinde Kontrol Edilen Başlıca Ölçüler

• Vida dış çapı ve kovan iç çapı
• Hatve (pitch) ve vida kanadı geometrisi
• Besleme, sıkıştırma ve dozajlama kanal derinlikleri
• Sıkıştırma oranı (compression ratio)
• Efektif çalışma boyu ve toplam vida boyu
• Redüktör / şaft bağlantısı, spline veya kama geometrisi
• Kovan flanşı, besleme ağzı, ısıtıcı bölgeleri ve bağlantı ölçüleri

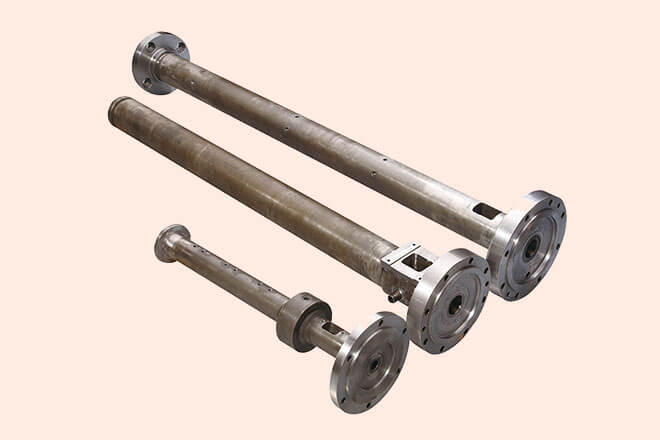

Farklı bağlantı ve kovan geometrilerine ait gerçek üretim örnekleri

Tek Vida mı, Çift Vida mı?

Tek vida, malzemenin zaten nispeten homojen olduğu ve ana görevin sürekli taşıma-plastikleştirme olduğu proseslerde güçlü ve sade bir çözümdür. Birden fazla bileşenin yüksek oranda karıştırılması, dolgu/katkı dağılımı veya yoğun kompaund işlemi gerektiğinde çift vidalı sistemler genellikle daha uygun karıştırma kabiliyeti sunar.

• Virgin PE / PP / PPR — Tek vida çok yaygın: boru, film, levha ve benzeri sürekli ekstrüzyonlarda temel uygulama.
• Önceden kompaund edilmiş malzeme — Tek vida uygun olabilir: örn. hazır cam elyaflı granül tek vidada işlenebilir; geometri aşınma ve kesmeye göre seçilir.
• Ana polimer + yüksek CaCO₃ + pigment + katkı — Genellikle çift vida daha güçlü aday: birden fazla bileşenin homojen dağıtılması gerektiğinde twin screw avantaj sağlar.
• Cam elyafın proseste doğrudan eklenmesi — Genellikle çift vida: elyafın kontrollü beslenmesi ve dispersiyonu için kompaund tipi twin screw yaygındır.
• Temiz regranül / yeniden peletleme — Tek vida kullanılabilir: malzeme zaten karışık ve homojense yeniden eritme/peletleme için uygun olabilir.
• Kirli / çok değişken geri dönüşüm karışımı — Proje bazlı: çift vida veya özel recycling sistemi; yoğun gaz alma, karıştırma ve kontaminasyon yönetimi gerekebilir.

Kısaca: Basit ve homojen reçete + sürekli plastikleşme = tek vida güçlü aday. Çok bileşenli kompaund, yüksek dolgu veya proses içinde yoğun karıştırma = çift vida çoğu zaman daha uygundur.

Yaygın Tek Vida Tasarımları

• Genel Amaçlı Tek Kanatlı Vida (General Purpose Single Flight) — Virgin veya düşük aşındırıcılı hammaddelerde, özel karıştırma gerektirmeyen standart uygulamalar.
• Bariyer Tip Vida (Barrier Screw) — Katı ve eriyik fazın daha kontrollü ayrılması, daha yüksek plastikleşme kapasitesi veya daha dengeli erime hedeflendiğinde.
• Karıştırıcılı Vida (Mixing Screw) — Renk, masterbatch veya küçük oranlı katkıların eriyik içinde daha dengeli dağıtılması gerektiğinde.

Malzeme ve Yüzey İşlem Seçenekleri

• Nitrasyonlu (Nitrided) — Virgin ve düşük aşındırıcılı polimerlerde; 38CrMoAlA gibi nitrasyon çelikleri ile yaygın ve dengeli bir çözümdür.
• Bimetal (Bimetallic) — Geri dönüşüm, CaCO₃, mineral dolgu veya yüksek aşınma durumlarında; kovan iç yüzeyi ve/veya vida kanatlarında özel alaşım uygulaması ile aşınma dayanımı artırılabilir.
• Sertleştirilmiş / Özel Alaşım — Yüksek aşınma veya özel proses koşullarında; polimer, katkı ve çalışma sıcaklığına göre yüksek sertlikte malzeme veya yüzey çözümü uygulanır.
• Krom / Paslanmaz Seçenekler — Korozif veya özel yüzey gerektiren proseslerde; kimyasal ortam ve çalışma sıcaklığına göre proje bazında değerlendirilir.

Bimetal çözümler hakkında daha ayrıntılı bilgi için Bimetal Ekstrüder Vida ve Kovanları sayfasını inceleyebilirsiniz.

Aşınma Neden Kritik?

Vida dış çapı ile kovan iç çapı arasındaki çalışma boşluğunun büyümesi, eriyiğin geriye kaçmasını artırabilir. Bunun sonucu kapasite düşüşü, basınç dalgalanması, daha yüksek motor yükü ve eriyik kalitesinde bozulma görülebilir. Bu nedenle yalnızca kırık veya gözle görülür hasar değil, ölçüsel aşınma da düzenli olarak kontrol edilmelidir.

• Vida dış çapı ve kovan iç çapı ölçülmelidir.
• Aşınmanın vida boyunca hangi bölgede yoğunlaştığı belirlenmelidir.
• Bimetal veya daha sert malzeme seçimi reçetenin gerçek aşındırıcılığına göre yapılmalıdır.
• Yeni vida eski aşınmış kovanla veya yeni kovan aşınmış vida ile eşleştirilecekse çalışma boşluğu ayrıca kontrol edilmelidir.

Vida Tasarımı Neyi Etkiler?

• Üretim kapasitesi ve debi kararlılığı
• Eriyik sıcaklığı ve homojenliği
• Renk / masterbatch dağılımı
• Motor yükü ve enerji tüketimi
• Kalıp öncesi basınç kararlılığı
• Vida-kovan aşınma hızı ve servis ömrü

Teknik Değerlendirme ve Özel Üretim

Mevcut vida-kovanın yenilenmesinde yalnızca toplam boy ve çap ölçülerinin kopyalanması her zaman yeterli değildir. Hammadde, hedef kapasite, vida devri, motor gücü, redüktör yapısı, kalıp karşı basıncı ve geçmiş üretim performansı birlikte değerlendirilmelidir. Mevcut geometri başarılıysa korunabilir; kapasite, plastikleşme veya aşınma problemi varsa proje bazında iyileştirme ele alınabilir.

• Makine — Marka, model, ekstrüder tipi, motor gücü, redüktör
• Vida — Çap, L/D, hatve, kanal derinlikleri, sıkıştırma oranı, bağlantı geometrisi
• Kovan — İç çap, boy, flanş, besleme ağzı, ısıtma/soğutma bölgeleri, bağlantılar
• Proses — Hammadde, katkı/dolgu, vida devri, sıcaklık, kapasite, kalıp karşı basıncı
• Sorun / hedef — Aşınma, düşük kapasite, yüksek amper, dengesiz eriyik, renk dağılımı, hedef kapasite

Teklif İçin Gerekli Temel Bilgiler

• Makine marka ve modeli
• Vida çapı ve mümkünse L/D oranı
• Vida ve kovan teknik resmi veya mevcut numune
• İşlenen hammadde ve varsa dolgu / katkı oranı
• Üretilen ürün: boru, film, levha, kablo, regranül vb.
• Mevcut kapasite ve hedeflenen kapasite
• Yaşanan problem: aşınma, düşük kapasite, yüksek amper, kötü plastikleşme vb.
• Mevcut vida-kovan fotoğrafları ve bağlantı detayları

Sık Sorulan Sorular

Eski vida-kovan olmadan üretim yapılabilir mi?

Makine marka/modeli ve güvenilir teknik resim mevcutsa üretim değerlendirilebilir. Ancak ölçü ve geometri doğrulaması için mevcut parçanın incelenmesi çoğu projede daha güvenli sonuç verir.

Bimetal her zaman daha iyi midir?

Hayır. Bimetal özellikle aşındırıcı, dolgulu veya geri dönüşüm içeren reçetelerde avantaj sağlar. Virgin ve düşük aşındırıcılı proseslerde nitrasyonlu çözüm yeterli olabilir.

Aynı çapta iki vida aynı performansı verir mi?

Hayır. Aynı dış çapta bile L/D, hatve, kanal derinliği, sıkıştırma oranı, bariyer veya karıştırıcı tasarımı farklıysa plastikleşme davranışı ve kapasite değişebilir.

Cam elyaflı malzeme tek vidada işlenebilir mi?

Evet, önceden kompaund edilmiş cam elyaf takviyeli granüller tek vidalı ekstrüderde işlenebilir. Ancak cam elyafın ana polimere proses içinde doğrudan katıldığı kompaund uygulamalarında çift vidalı sistemler daha yaygındır.

Kapasiteyi artırmak için sadece vida değiştirilebilir mi?

Bazı uygulamalarda vida geometrisi iyileştirmesi kapasiteyi destekleyebilir; ancak motor, redüktör, ısıtma/soğutma, kalıp ve downstream ekipman kapasitesi de birlikte kontrol edilmelidir.

Mevcut vida-kovan çiziminizi, hammadde bilgilerinizi ve üretim hedefinizi paylaşın; ekstrüderiniz için uygun geometri ve malzeme seçimini birlikte değerlendirelim.
