Paralel İkiz Vida ve Kovan

İki vida, tek proses: kararlı besleme ve kontrollü plastikleşme.

MILON Endüstri; paralel ikiz vidalı ekstrüderlerde mevcut makinenin ölçülerini, işlenen reçeteyi ve üretim hedeflerini birlikte değerlendirerek vida-kovan çözümünü belirler. Yeni üretim veya yenileme projelerinde geometri, malzeme ve yüzey işlemi uygulamaya göre seçilir.

Ana mesaj: Paralel ikiz vida-kovan, yalnızca aynı ölçüde iki vidanın yan yana getirilmesi değildir. Vida profili, iki vida arasındaki merkez mesafesi, eşleşme geometrisi, kovan delikleri ve redüktör çıkış düzeni birlikte çalışan hassas bir sistemdir.

Makinenize Uygun Paralel Vida-Kovanı Belirleyelim

Paralel İkiz Vida ve Kovan Nedir?

Paralel ikiz vida sistemi, boy boyunca aynı çapta devam eden ve eksenleri birbirine paralel iki vida ile bu vidaları taşıyan çift delikli bir kovandan oluşur. Bu yapı; PVC, CPVC ve bazı PE uygulamalarında boru, profil, levha/sheet ve mikro-köpük ürünlerin ekstrüzyonunda kullanıma uygundur.

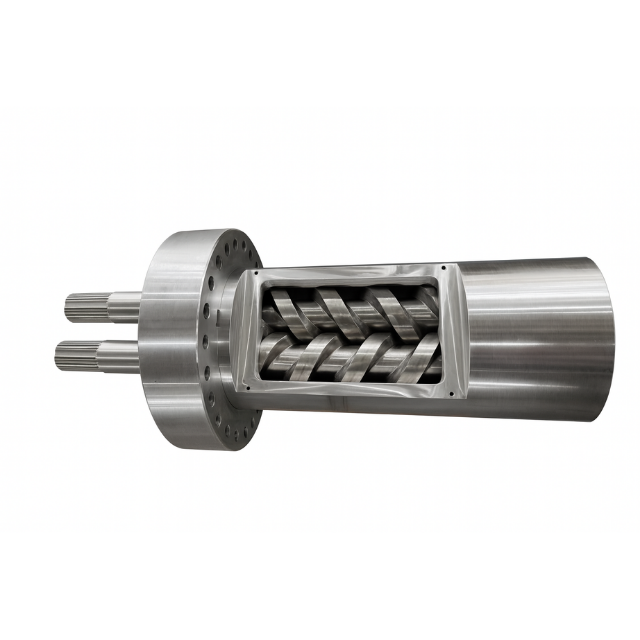

Paralel ikiz vida ve çift delikli kovan (Twin-bore Barrel) yapısı

Teknik Ölçü Aralığı ve L/D Bilgisi

Kaynak üreticiler paralel ikiz vida-kovan için farklı üretim aralıkları vermektedir; yaklaşık Ø45–350 mm çap ve 18:1–40:1 L/D aralığı sektörde sık görülür.

• Vida çapı (Screw Diameter) — Yaklaşık Ø45–350 mm arası (kaynak üretici aralıkları)
• L/D oranı (Length / Diameter) — Yaklaşık 18:1–40:1; makine ve ürün tasarımına göre değişir
• Model gösterimi — Örneğin 67/22, 90/28, 92/28 veya 114/32 ifadelerinde ilk değer vida çapını (mm), ikinci değer L/D oranını ifade eder
• Merkez mesafesi (Center Distance) — İki vida ekseni arasındaki mesafedir; uyumlu bir set için merkez mesafesi ve vida eşleşme geometrisi de aynı olmalıdır
• L/D arttığında — Plastikleşme ve karıştırma için daha uzun proses bölgesi sağlanabilir; ancak tork, bekleme süresi, ısı oluşumu ve makinenin mekanik tasarımı birlikte değerlendirilmelidir
• L/D seçimi — PVC/CPVC reçetesi, CaCO₃ ve katkı oranı, istenen kapasite, vida devri, redüktör torku, gaz alma ihtiyacı ve ürün tipi birlikte değerlendirilir

Ölçü notu: Paralel ikiz vida-kovan siparişinde yalnızca "Ø90, L/D 28" bilgisi yeterli değildir. Merkez mesafesi, dönüş yönü, fazlama, redüktör bağlantısı, kovan delik geometrisi, toplam boy ve besleme/degas konumları da doğrulanmalıdır.

Önemli ayrım: Bu sayfadaki ürün, ekstrüderlerde kullanılan paralel ikiz vida-kovan setidir. Kompaund hatlarında görülen segmentli, elemanlı co-rotating twin screw sistemleri ayrı bir ürün grubudur ve aynı tasarım mantığıyla değerlendirilmemelidir.

Hangi Uygulamalarda Kullanılır?

• PVC boru ve profil ekstrüzyonu
• CPVC boru ve profil uygulamaları
• PVC levha, board ve sheet üretimi
• Mikro-köpük (micro-foaming) PVC ürünler
• Makine ve reçete tasarımının uygun olduğu bazı PE uygulamaları
• Mevcut paralel çift vidalı ekstrüderlerin vida-kovan yenilemeleri

Nasıl Çalışır?

• Besleme Bölgesi (Feed Zone) — Hammadde ekstrüdere alınır ve iki vidanın oluşturduğu taşıma hareketiyle kovan içerisinde ilerletilir. Besleme geometrisinin reçetenin akış davranışına uygun olması kararlı debi için önemlidir.
• Ön Plastikleşme ve Sıkıştırma (Pre-plasticizing / Compression) — Hammadde ilerlerken sıkıştırılır; kovan ısıtması ve vida hareketinden oluşan mekanik enerjiyle plastikleşme başlar.
• Karıştırma ve Ergitme (Mixing / Melting) — İki vidanın birbirine göre çalışan profilleri malzemenin dağılımını ve homojenleşmesini destekler.
• Dozajlama ve Basınçlandırma (Metering / Pressurizing) — Plastikleşmiş malzeme kalıba daha kararlı debi ve basınçla gönderilir. Nihai ürün geometrisi ekstrüzyon kafası ve kalıp tarafından oluşturulur.

Makineye göre vida dönüş yönü, diş geometrisi, merkez mesafesi ve fazlama farklı olabilir. Yeni vida-kovan üretiminde mevcut makinenin redüktör çıkış düzeni ve orijinal vida eşleşmesi mutlaka doğrulanmalıdır.

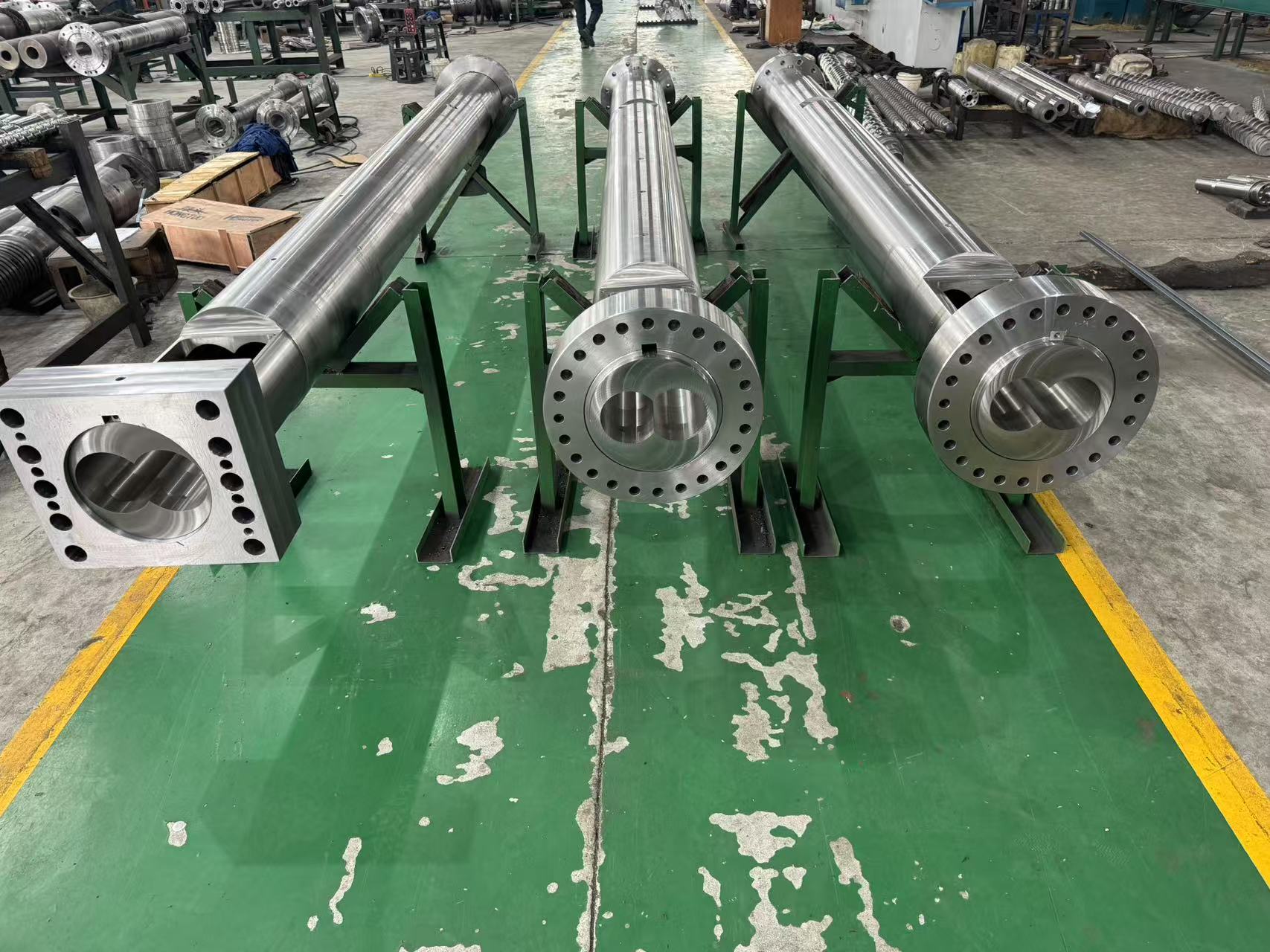

Paralel ikiz vida-kovan setlerinde çift delikli kovan geometrisine ait gerçek üretim örnekleri

Paralel ve Konik İkiz Vida Arasındaki Fark

• Vida çapı — Paralel ikizde boy boyunca aynı çap; konik ikizde girişten çıkışa doğru değişen çap.
• Eksen yapısı — Paralel ikizde iki vida ekseni paraleldir; konik ikizde geometri nedeniyle eksen/merkez mesafesi yapı boyunca değişir.
• Kovan — Paralel ikizde iki eş çaplı paralel delik; konik ikizde konik vida geometrisine uygun değişken kesit bulunur.
• Seçim — Her iki sistemde de makinenin orijinal tasarımına göre belirlenir.
• Birbirine dönüşüm — İki sistem de doğrudan alternatif değildir.

Paralel veya konik seçimi yalnızca hammaddeye bakılarak yapılmaz. Redüktör, vida merkezleri, tork aktarımı, L/D ve makinenin mekanik tasarımı seçimi belirler.

Neden İki Vida Kullanılır?

Tek vidalı sisteme kıyasla iki vidalı yapı, özellikle çok bileşenli veya akış davranışı daha zor reçetelerde taşıma ve karıştırma kontrolünü artırabilir. PVC gibi ısıya duyarlı ve yüksek dolgu içerebilen reçetelerde prosesin kontrollü yürütülmesi açısından vida geometrisi kritik önem taşır.

Malzeme ve Yüzey İşlem Seçenekleri

• Nitrasyonlu (Nitrided) — Standart / düşük-orta aşındırıcılı reçetelerde ekonomik ve yaygın bir çözümdür.
• Bimetal Kovan (Bimetallic Barrel) — CaCO₃, mineral dolgu, geri dönüşüm veya daha yüksek aşınma durumlarında; kovan iç yüzeyinde aşınma ve korozyon dayanımını artırmak için alaşım tabakası uygulanabilir.
• Bimetal / Sert Yüzey Vida (Bimetal / Hardfacing Screw) — Vida kanatlarında yüksek aşınma görülen uygulamalarda; kanat ve temas bölgelerinde servis ömrünü artırmak amacıyla özel alaşım / sert dolgu çözümleri kullanılabilir.
• Özel Alaşım (Special Alloy) — Yüksek aşınma, korozyon veya özel proses koşullarında; reçete ve çalışma sıcaklığına göre özel malzeme seçimi yapılır.

Paralel İkiz Vida-Kovanlarda Bimetal Çözüm

Bimetal uygulama, özellikle yüksek mineral dolgu içeren PVC/CPVC reçetelerinde ve aşınmanın hızlandığı çalışma koşullarında vida-kovanın kritik temas yüzeylerini korumak amacıyla değerlendirilir. Tek bir "standart bimetal" yapısı yoktur; alaşım ve uygulama yöntemi reçeteye, sıcaklığa, aşınma tipine ve mevcut makine geometrisine göre seçilmelidir.

• Bimetal kovan — Çift delikli kovanın iç çalışma yüzeyinde aşınma ve gerektiğinde korozyon direncini artırmaya yönelik alaşımlı bir tabaka uygulanabilir.
• Bimetal / sert yüzey vida — Vida kanatlarının tepe ve temas bölgelerinde aşınmaya dayanıklı sert dolgu veya alaşım uygulamaları tercih edilebilir.
• Yüksek CaCO₃, mineral dolgu, geri dönüşüm oranı veya sürekli yüksek yük altında çalışma, bimetal seçeneğinin değerlendirilmesini daha önemli hale getirir.
• Bimetal her uygulamada zorunlu değildir. Düşük ve orta aşındırıcılı reçetelerde doğru nitrasyonlu malzeme ekonomik ve yeterli bir çözüm olabilir.

Aşınma Neden Kritik?

• Kalsit (CaCO₃) ve diğer mineral dolgular aşınmayı hızlandırabilir.
• Aşınma iki vidada eşit olmayabilir; vida çifti birlikte kontrol edilmelidir.
• Yalnızca gözle kontrol yerine vida çapı, kovan iç çapı ve kritik eşleşme bölgeleri ölçülmelidir.
• Malzeme seçimi, reçetedeki dolgu oranı ve hedeflenen servis ömrüyle birlikte değerlendirilmelidir.

Paralel ikiz vida sisteminde yalnızca vida-kovan çalışma boşluğu değil, iki vidanın birbirine göre eşleşmesi de önemlidir. Vida dış çapındaki, yan yüzeylerdeki veya kovan deliklerindeki aşınma; geri kaçış, kapasite düşüşü, dengesiz plastikleşme ve proses kararsızlığına yol açabilir.

Doğru Vida-Kovanı Belirlemek İçin Gerekli Bilgiler

• Makine marka, model ve üretim yılı
• Vida çapı, toplam vida uzunluğu ve mümkünse L/D oranı
• İki vida arasındaki merkez mesafesi (Center Distance)
• Vida dönüş yönü ve redüktör çıkış düzeni
• Mevcut vida ve kovan teknik resimleri
• Kovan toplam boyu, çift delik ölçüleri, flanş ve bağlantı detayları
• Besleme ağzı, havalandırma / degas portu ve ısıtıcı bölgelerinin konumu
• İşlenen hammadde: PVC, CPVC, PE vb.
• Reçetedeki CaCO₃, pigment, katkı ve geri dönüşüm oranları
• Mevcut ve hedeflenen üretim kapasitesi
• Yaşanan problem: aşınma, düşük kapasite, yüksek amper, dengesiz basınç veya plastikleşme
• Mümkünse eski vida-kovan fotoğrafları ve ölçüm raporu

Paralel ikiz vida-kovan üretiminde merkez mesafesi ve vida eşleşmesi kritik ölçülerdir. "Çap ve boy aynı" olması tek başına uyumluluk için yeterli değildir.

Sık Sorulan Sorular

Tek vida mı, paralel ikiz vida mı daha uygundur?

Makinenin tasarımı ve proses ihtiyacı belirleyicidir. Genel PE/PP ekstrüzyonunda tek vida çok yaygınken; PVC/CPVC gibi reçetelerde paralel veya konik ikiz vida sistemleri makine tasarımına bağlı olarak tercih edilebilir.

Paralel vida yerine konik vida takılabilir mi?

Hayır, doğrudan değiştirilebilir ürünler değildir. Vida geometrisi, merkez mesafeleri, kovan ve redüktör tasarımı farklıdır.

Sadece bir vida değiştirilebilir mi?

Mekanik olarak bazı durumlarda mümkün görünse de iki vidanın aşınma, profil ve eşleşme durumu birlikte değerlendirilmelidir. Eşleşmeyen yeni-eski vida çifti performans ve güvenilirlik sorunu yaratabilir.

Bimetal her zaman gerekli midir?

Hayır. Reçetenin aşındırıcılığı, CaCO₃/mineral dolgu oranı ve beklenen çalışma ömrüne göre nitrasyonlu veya bimetal çözüm seçilmelidir.

Mevcut teknik resim yoksa üretim yapılabilir mi?

Mevcut vida-kovan üzerinden ölçüm alınarak tersine mühendislik yapılabilir. Kritik ölçülerin ve vida eşleşmesinin güvenilir biçimde çıkarılması gerekir.

Makine marka/modelinizi, mevcut vida-kovan çizimlerinizi ve reçete bilgilerinizi paylaşın; paralel ikiz vida-kovan setiniz için uygun geometri ve malzeme seçimini birlikte değerlendirelim.
