Konik İkiz Vida ve Kovan

Yüksek hacimli besleme, kontrollü sıkıştırma ve kararlı PVC ekstrüzyonu.

MILON Endüstri; konik çift vidalı ekstrüderlerde mevcut makinenin ölçülerini, vida standardını, işlenen reçeteyi ve hedeflenen kapasiteyi birlikte değerlendirerek vida-kovan çözümünü belirler. Yeni üretim veya yenileme projelerinde geometri, malzeme ve yüzey işlemi uygulamaya göre seçilir. Aşındırıcı ve yüksek dolgulu reçetelerde nitrasyonlu ve bimetal seçenekler birlikte değerlendirilir.

Ana mesaj: Konik ikiz vida-kovan; özellikle toz/PVC kuru karışım gibi yüksek hacimli ve çok bileşenli reçetelerin kontrollü beslenmesi ve plastikleştirilmesi için kullanılır. Büyük giriş çapı beslemeyi destekler; küçülen geometri ilerleyen bölgelerde sıkıştırmayı artırır.

Makinenize Uygun Konik Vida-Kovanı Belirleyelim

Konik İkiz Vida ve Kovan Nedir?

Konik ikiz vida sistemi, besleme tarafında daha büyük çapla başlayıp çıkışa doğru küçülen iki vida ve bu geometriye uygun çift delikli bir kovandan oluşur. Bu yapı yüksek hacimli kuru karışımların beslenmesini kolaylaştırırken, ilerleyen bölgelerde kontrollü sıkıştırma ve plastikleşme sağlar.

Konik çift vidalar özellikle PVC ve CPVC boru/profil, PVC köpük levha ve profil, WPC, SPC/LVT gibi mineral dolgulu veya çok bileşenli reçetelerde yaygındır. Uygulama uygunluğu makine tasarımı ve reçeteye göre doğrulanmalıdır.

Yaygın Standart Ölçüler

Piyasada en sık karşılaşılan ölçüler arasında 51/105, 55/110, 65/132, 80/156 ve 92/188 gibi standartlar bulunur. Kaynak üreticiler daha geniş bir seri de sunmaktadır: 35/75, 40/84, 45/90, 45/97, 45/100, 50/105, 51/105, 55/110, 55/120, 58/125, 61/125, 65/120, 65/132, 68/147, 70/140, 80/143, 80/156, 80/174, 92/188, 95/191 ve 105/216.

Ölçü okuma notu: "65/132" veya "80/156" ifadesi konik vida çiftinin iki karakteristik çapını belirtir. Ancak yalnızca bu ölçü makine uyumluluğunu garanti etmez; toplam vida boyu, redüktör bağlantısı, merkez geometrisi, mil ucu, kovan delikleri ve besleme ağzı mutlaka kontrol edilmelidir.

Teknik Ölçü ve L/D Bilgisi

• Referans üretim çap aralığı — Ø25/50 – Ø185/340 mm (üretici kabiliyet aralığı; MILON standart stok aralığı değildir)
• Yaygın ölçüler — 51/105 • 55/110 • 65/132 • 80/156 • 92/188
• L/D oranı — Konik sistemlerde üretici ve makine tasarımına göre değişir; bazı kaynaklarda yaklaşık 8:1–25:1 aralığı verilir.
• Malzeme — 38CrMoAlA ve uygulamaya göre özel alaşımlar
• Yüzey işlemi — Nitrasyon • Bimetal • Sert dolgu / özel alaşım
• Üretim tipi — Mevcut makineye göre OEM / özel ölçü / tersine mühendislik

L/D notu: Konik vida sistemlerinde yalnızca tek bir çap üzerinden L/D yorumlamak tek vidalı sistemler kadar basit değildir. Bu nedenle teklif ve üretim aşamasında üreticinin kullandığı L/D tanımı, efektif çalışma boyu ve makinenin orijinal teknik resmi birlikte doğrulanmalıdır.

Nasıl Çalışır?

• Besleme Bölgesi (Feed Zone) — Büyük giriş çapı sayesinde PVC kuru karışımı, mineral dolgulu veya hacimli reçeteler vida kanallarına daha rahat alınır.
• Sıkıştırma / Ön Plastikleşme (Compression / Pre-plasticizing) — Vida çapları ve kanal hacmi çıkışa doğru azalırken malzeme kontrollü şekilde sıkıştırılır; ısı ve mekanik kesme etkisiyle plastikleşme ilerler.
• Karıştırma ve Ergitme (Mixing / Melting) — İki vidanın eşleşen profilleri; reçetedeki PVC, CaCO₃, pigment, stabilizatör ve diğer katkıların homojen dağılımını destekler.
• Dozajlama ve Basınçlandırma (Metering / Pressurizing) — Plastikleşmiş malzeme kalıba daha kararlı debi ve basınçla iletilir.

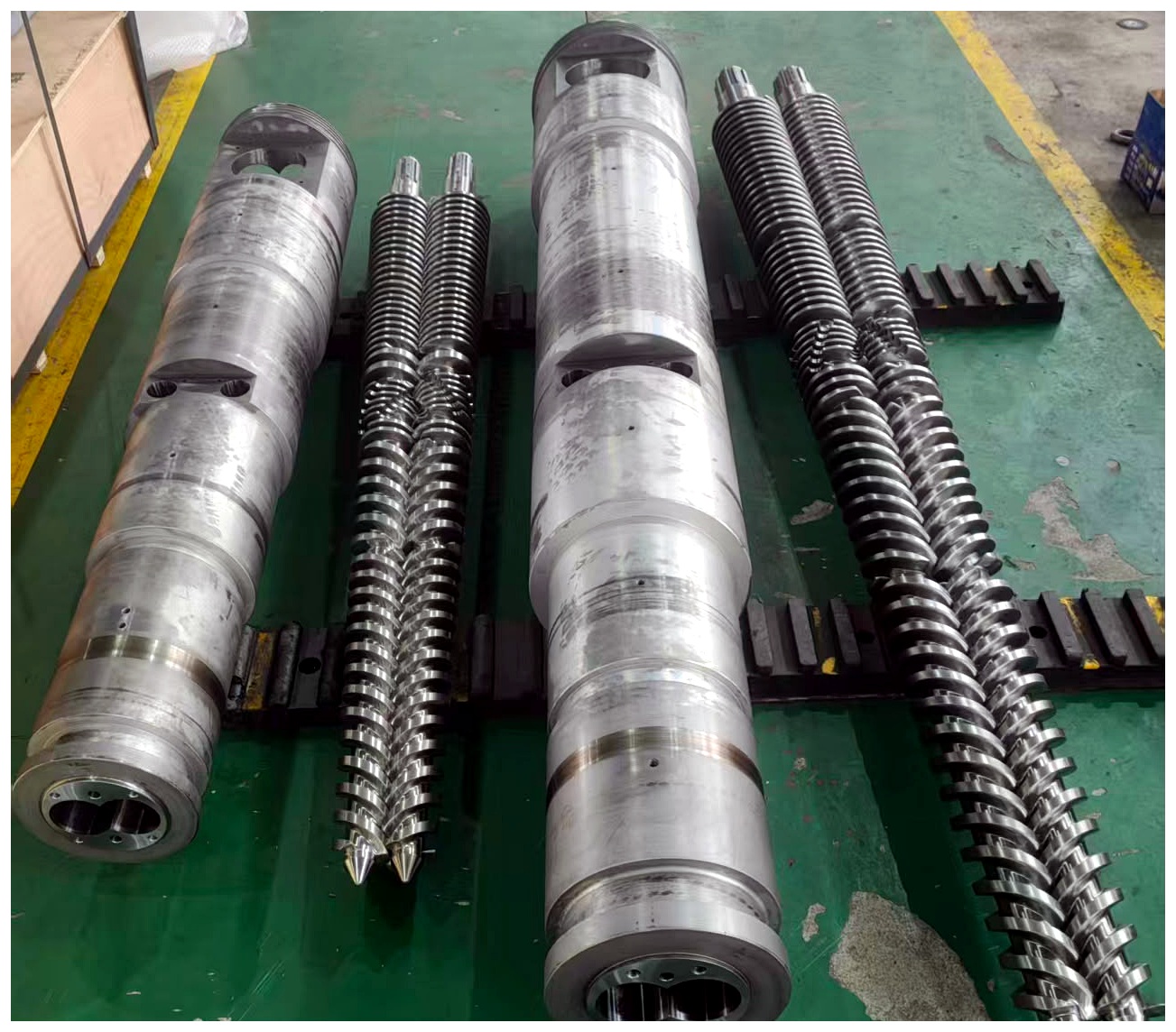

Konik ikiz vida ve kovan — gerçek üretim örneği

Hangi Uygulamalarda Kullanılır?

• PVC boru ve fittings ekstrüzyonu
• PVC pencere ve kapı profilleri
• CPVC boru ve profil uygulamaları
• PVC köpük levha, panel ve profil
• WPC (Wood Plastic Composite) profil ve board
• SPC / rigid core flooring reçeteleri
• PVC compound / pelletizing uygulamaları
• Makinenin orijinal tasarımının konik twin screw olduğu yenileme projeleri

Konik ve Paralel İkiz Vida Arasındaki Temel Fark

• Vida çapı — Konik ikizde girişte büyük, çıkışa doğru küçülür; paralel ikizde boy boyunca aynı çaptır.
• Besleme hacmi — Konik ikizde girişte yüksek hacim avantajı vardır; paralel ikizde geometriye göre sabit yapı söz konusudur.
• Kovan — Konik ikizde konik çift delik, paralel ikizde paralel çift delik bulunur.
• Redüktör / merkez yapısı — Konik ikiz konik geometriye özel, paralel ikiz paralel eksen düzenine sahiptir.
• Birbirine dönüşüm — İki sistem de doğrudan alternatif değildir.

Seçim yalnızca hammaddeye göre yapılmaz. Makinenin orijinal redüktör çıkışı, merkez geometrisi, tork aktarımı, vida boyu ve kovan tasarımı belirleyicidir.

Neden Konik Geometri Kullanılır?

Konik geometri, besleme tarafında daha geniş hacim sağlayarak özellikle düşük bulk yoğunluklu veya yüksek dolgu içeren PVC kuru karışımlarının alınmasını destekler. Çıkışa doğru küçülen kanal hacmi ise sıkıştırma ve plastikleşmenin kontrollü ilerlemesine yardımcı olur. Bu nedenle konik twin screw sistemler PVC profil, boru ve board hatlarında yaygın olarak kullanılır.

Malzeme ve Yüzey İşlem Seçenekleri

• Nitrasyonlu (Nitrided) — Standart / düşük-orta aşındırıcılı PVC reçetelerinde; 38CrMoAlA gibi nitrasyon çelikleri ile ekonomik ve yaygın bir çözümdür.
• Bimetal Kovan (Bimetallic Barrel) — CaCO₃, mineral dolgu, WPC ve geri dönüşüm reçetelerinde; kovan iç yüzeyinde aşınma ve korozyon dayanımını artırmak için alaşım tabakası uygulanabilir.
• Bimetal / Sert Yüzey Vida (Hardfacing Screw) — Vida kanatlarında yüksek aşınma görülen durumlarda; kanat ve temas bölgelerinde servis ömrünü artırmak amacıyla sert dolgu / alaşım uygulanabilir.
• Özel Alaşım (Special Alloy) — Yüksek aşınma, korozyon veya özel proses gerektiren durumlarda; reçete, çalışma sıcaklığı ve hedef servis ömrüne göre seçilir.

Konik İkiz Vida-Kovanda Bimetal Çözüm

Konik ikiz vida-kovan sistemlerinde bimetal uygulama, özellikle CaCO₃, mineral dolgu, WPC, geri dönüşüm veya benzeri aşındırıcı reçetelerde çalışma yüzeylerinin servis ömrünü desteklemek amacıyla değerlendirilir.

• Bimetal kovan (Bimetallic Barrel) — Kovanın çift delikli çalışma yüzeylerinde aşınma ve korozyon dayanımını artırmaya yönelik alaşım tabakası uygulanabilir.
• Bimetal / sert yüzey vida (Bimetal / Hardfacing Screw) — Vida kanatları ve kritik temas bölgelerinde sert dolgu veya özel alaşım uygulanarak aşınmaya karşı dayanım artırılabilir.

Set olarak değerlendirme: Yüksek dolgulu reçetelerde yalnızca vida veya yalnızca kovan yerine, vida çifti ile kovanın aşınma durumu birlikte değerlendirilmelidir.

Doğru seçim: Bimetal seçimi yalnızca "daha sert malzeme" mantığıyla yapılmamalıdır. Reçetedeki dolgu türü ve oranı, çalışma sıcaklığı, kapasite hedefi ve mevcut aşınma paterni birlikte değerlendirilmelidir.

Aşınma Neden Kritik?

• CaCO₃, talk, ahşap unu ve diğer mineral/lif dolgular aşınmayı hızlandırabilir.
• İki vida ve kovan birlikte çalışan eşleşmiş bir sistemdir; yalnızca tek parçayı ölçmek yeterli değildir.
• Vida dış çapları, yan yüzeyler, kovan delikleri ve kritik eşleşme bölgeleri birlikte kontrol edilmelidir.
• Aşınma; geri kaçış, kapasite düşüşü, yüksek amper, dengesiz plastikleşme ve yüzey kalitesi sorunlarına yol açabilir.

Doğru Konik Vida-Kovanı Belirlemek İçin Gerekli Bilgiler

• Makine marka, model ve üretim yılı
• Mevcut vida standardı: örn. 65/132, 80/156, 92/188
• Toplam vida boyu ve mümkünse L/D / efektif çalışma boyu
• Redüktör çıkışı, mil ucu ve bağlantı detayları
• Vida çifti merkez ve eşleşme geometrisi
• Kovan toplam boyu, çift delik ölçüleri, flanş ve bağlantı detayları
• Besleme ağzı, degas/havalandırma portu ve ısıtıcı bölgelerinin konumu
• İşlenen hammadde: PVC, CPVC, WPC vb.
• Reçetedeki CaCO₃, pigment, stabilizatör, ahşap unu ve geri dönüşüm oranları
• Mevcut ve hedeflenen üretim kapasitesi
• Yaşanan problem: aşınma, düşük kapasite, yüksek amper, dengesiz basınç veya plastikleşme
• Mümkünse eski vida-kovan fotoğrafları, teknik resimler ve ölçüm raporu

Kritik not: "65/132" veya "80/156" bilgisinin aynı olması tek başına uyumluluk için yeterli değildir. Aynı nominal ölçüde farklı makine üreticilerinin toplam boy, mil ucu, redüktör bağlantısı, kovan flanşı ve vida profilinde farklılıklar olabilir.

Sık Sorulan Sorular

65/132, 80/156 ve 92/188 standart ölçüler midir?

Evet, sektörde sık karşılaşılan konik ikiz vida ölçüleridir. Ancak her marka ve modelde bağlantı ve toplam boy aynı olmayabilir.

80/156 yerine 92/188 takılabilir mi?

Hayır. Bunlar farklı makine ve redüktör geometrilerine ait ölçülerdir; doğrudan alternatif değildir.

Konik vida mı paralel vida mı daha iyidir?

"Daha iyi" tek bir seçenek yoktur. Makinenin orijinal tasarımı, reçete ve kapasite hedefi belirleyicidir.

Bimetal her zaman gerekli midir?

Hayır. CaCO₃, WPC, yüksek mineral dolgu veya aşındırıcı reçetelerde avantajlıdır; standart reçetelerde nitrasyonlu çözüm yeterli olabilir.

Teknik resim yoksa üretilebilir mi?

Mevcut vida-kovan üzerinden detaylı ölçüm ve tersine mühendislik yapılabilir. Kritik eşleşme ve bağlantı ölçülerinin güvenilir biçimde çıkarılması gerekir.
