Kompaund Vida Elemanları

Doğru vida dizilimiyle malzemeyi yalnızca taşıma; prosesi kontrol et.

MILON Endüstri; mevcut ekstrüder geometrisini, işlenen polimeri, dolgu ve katkı oranlarını, hedef kapasiteyi ve üretimde yaşanan problemi birlikte değerlendirerek vida elemanı ve vida dizilimi çözümlerini belirler. Tek tek eleman yenilemesinden komple iki şaftlık screw configuration hazırlanmasına kadar proje bazlı tedarik sağlanabilir.

Ana mesaj: Vida elemanı yalnızca "yedek parça" değildir. Hangi elemanın nerede ve hangi yönde kullanıldığı; malzemenin taşınmasını, kesme seviyesini, dağılımını, bekleme süresini, gaz almayı, basıncı ve ürün kalitesini doğrudan etkiler.

Mevcut Vida Diziliminizi Birlikte Değerlendirelim

Vida Elemanları Nedir?

Kompaund ekstrüderlerde vida, çoğu zaman tek parça değildir. Merkez şaft / spline shaft üzerine farklı görevlerdeki modüler elemanlar belirli bir sıra ile dizilir. Bu yapı sayesinde aynı ekstrüder; farklı polimer, dolgu, pigment, katkı veya elyaf reçetelerine göre yeniden konfigüre edilebilir.

Kapsam notu: Bu sayfa özellikle segmentli / modüler co-rotating twin screw kompaund sistemlerine odaklanır. PVC boru/profil ekstrüderlerinde kullanılan tek parça paralel veya konik ikiz vida setleri farklı ürün grubudur.

• Taşıma elemanları hammaddenin ileri veya kontrollü geri yönde hareketini yönetir.
• Yoğurma blokları dispersiyon ve karıştırma için kontrollü kesme oluşturur.
• Karıştırma elemanları katkı, pigment ve ergiyik homojenliğini destekler.
• Ters elemanlar lokal geri basınç ve bekleme süresi oluşturmak için kullanılabilir.
• Geçiş elemanları farklı eleman geometrileri arasında daha düzgün geçiş sağlar.

Temel Vida Elemanı Tipleri ve Görevleri

• İleri Taşıma Elemanı (Forward Conveying) — Besleme ve malzemeyi ileri taşıma; hatve ve serbest hacme göre debi, doluluk ve basınç davranışını etkiler.
• Ters Taşıma Elemanı (Reverse Element) — Akışı sınırlama / geri basınç oluşturma; bekleme süresi ve karıştırmayı artırabilir, fazla kullanımı tork ve sıcaklığı yükseltebilir.
• Yoğurma Bloğu (Kneading Block) — Dispersif ve distributif karıştırma; dolgu, pigment, katkı ve aglomeraların dağılımını destekler.
• Karıştırma Elemanı (Mixing Element) — Ergiyik ve katkıların homojen dağılımı; renk ve reçete homojenliğini destekler, geometriye göre kesme seviyesi değişir.
• Geçiş Elemanı (Transition Element) — Farklı lob / hatve veya fonksiyonlar arasında geçiş; ölü bölge riskini azaltmaya ve akışı düzgün devam ettirmeye yardımcı olur.
• Geri Pompalama Yoğurma Bloğu (Backward Pumping Kneading Block) — Yoğurma + lokal geri taşıma etkisi; daha yoğun karıştırma veya proses bölgesi ayrımı için kullanılabilir.

Gerçek Vida Elemanı Görselleri

Aşağıdaki görseller, kompaund ekstrüderlerde kullanılan temel modüler vida elemanı ailelerini gerçek ürün geometrileri üzerinden gösterir. Görsel şekil üretici ve makine platformuna göre değişebilir; fonksiyon sınıflandırması esas alınmalıdır.

Taşıma Elemanı (Conveying Screw Element) — GFA tipi standart taşıma elemanlarının genel geometrisi

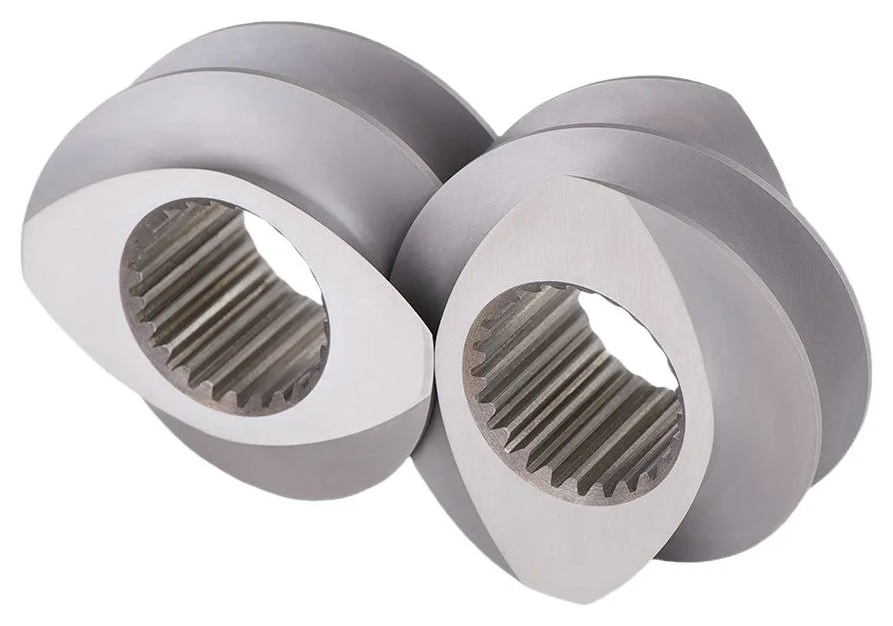

Yoğurma Elemanı (Kneading Screw Element) — KB ailesi; disklerin şaşırtma açısı karıştırma ve taşıma karakterini değiştirir

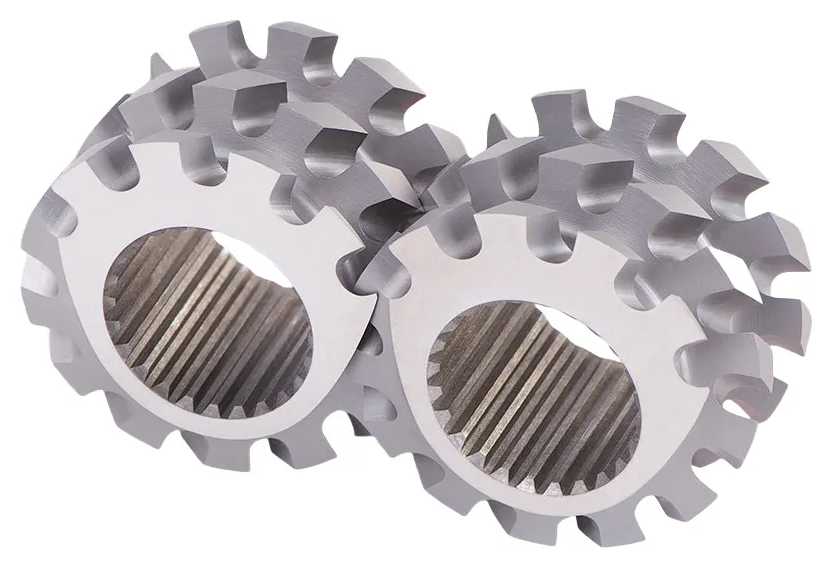

Karıştırma Elemanı (Mixing Screw Element) — Distributif / özel karıştırma için kullanılan mixing element ailesinden genel bir örnek

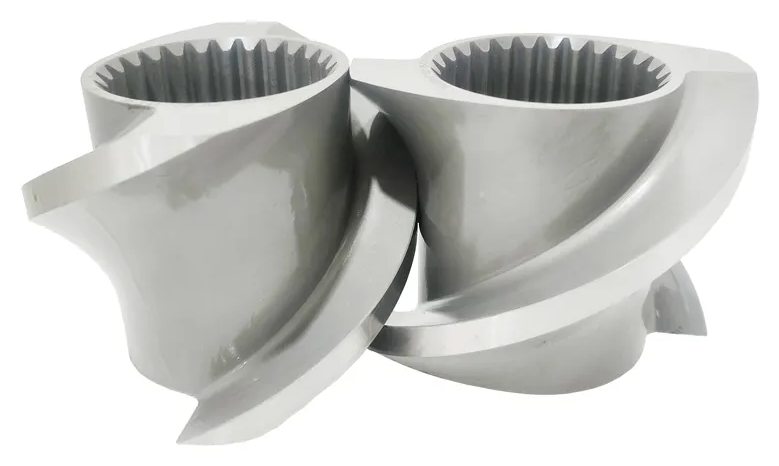

Geçiş Elemanı (Transition Screw Element) — Farklı lob, hatve veya kanal geometrileri arasında kontrollü geçiş için kullanılır

Yoğurma Bloğu Açısı Neyi Değiştirir?

Kompaund sistemlerinde 30°, 45° ve 60° gibi yoğurma blok açıları yaygındır. Genel olarak açı ve blok geometrisi arttıkça taşıma karakteri azalırken karıştırma / kesme etkisi artabilir. Ancak gerçek davranış; disk kalınlığı, disk sayısı, eleman boyu, vida devri ve doluluk oranıyla birlikte değerlendirilmelidir.

Önemli: "Daha fazla kneading block = her zaman daha iyi karışım" değildir. Gereksiz yüksek kesme; ergiyik sıcaklığını, motor yükünü ve malzeme bozulması riskini artırabilir.

• 30° — Daha yüksek ileri taşıma karakteri ve daha yumuşak karıştırma.
• 45° — Taşıma ve karıştırma arasında dengeli yaklaşım.
• 60° — Daha yoğun karıştırma / kesme; ısıya hassas veya aşırı kesmeye duyarlı reçetelerde dikkatli seçilmelidir.

Vida Dizilimi Prosesin Neresini Kontrol Eder?

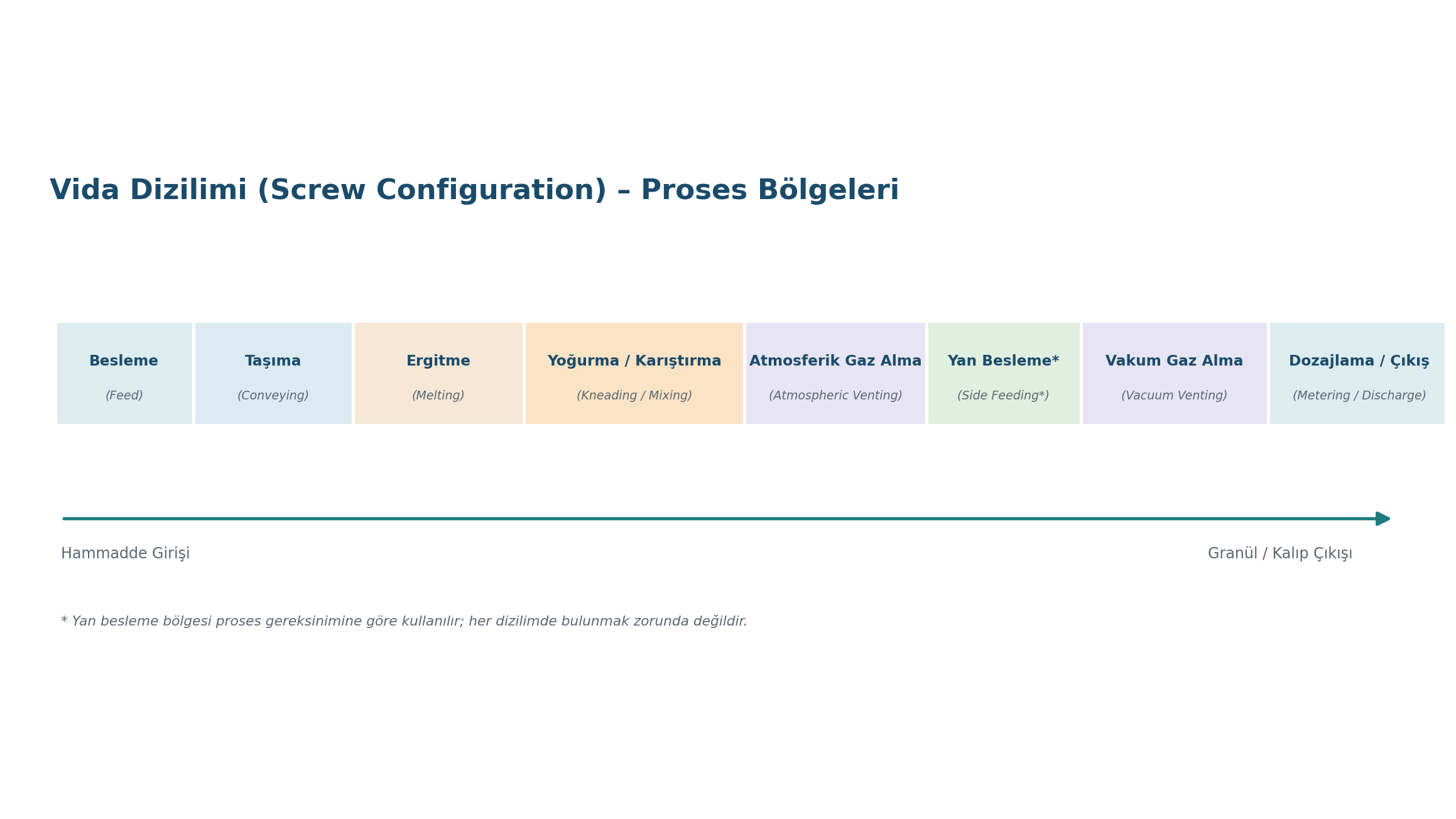

Tipik bir kompaund ekstrüder vida diziliminde fonksiyonel proses bölgeleri

Vida dizilimi, ekstrüder boyunca tek bir fonksiyonu değil ardışık proses bölgelerini yönetir. Besleme ve taşıma için yüksek serbest hacimli elemanlar; ergitme ve karıştırma için uygun kneading/mixing blokları; gaz alma portları çevresinde ise malzemenin porttan taşmasını önleyecek ve yüzeyi yenileyecek geometri birlikte değerlendirilir.

• Besleme Bölgesi (Feed Zone) — Hammaddenin kararlı şekilde ekstrüdere alınması.
• Taşıma Bölgesi (Conveying Zone) — Katı veya kısmen ergimiş malzemenin ilerletilmesi.
• Ergitme Bölgesi (Melting Zone) — Mekanik enerji ve sıcaklıkla ergimenin geliştirilmesi.
• Karıştırma Bölgesi (Mixing Zone) — Dolgu, pigment, katkı veya polimer fazlarının dağıtılması.
• Atmosferik / Vakum Gaz Alma (Atmospheric / Vacuum Venting) — Nem ve uçucuların uzaklaştırılmasının desteklenmesi.
• Dozajlama / Çıkış (Metering / Discharge) — Kalıp veya pelletizer öncesi daha kararlı debi ve basınç oluşturulması.

Reçeteye Göre Neler Değişir?

• Kalsit / Talk Dolgulu PP-PE — Toz besleme, yüksek dolgu taşıma kapasitesi, dispersiyon ve aşınma dayanımı.
• Cam Elyaf Takviyeli PA / PP — Elyafın uygun noktadan beslenmesi, gereksiz kırılmayı sınırlayan karıştırma ve yüksek aşınma dayanımı.
• Renk / Masterbatch — Pigment aglomeralarının kontrollü dispersiyonu ve renk homojenliği.
• Alev Geciktirici / Hassas Katkılar — Isı ve kesme seviyesinin kontrollü tutulması, uygun bekleme süresi.
• Geri Dönüşüm Kompaundu — Değişken besleme, gaz alma ve yabancı partikül kaynaklı aşınmaya uygun geometri/malzeme.

Element Ölçüsü ve Makine Uyumluluğu

Vida elemanı "aynı dış çapta" olduğu için otomatik olarak uyumlu kabul edilemez. İç spline profili, merkez şaft geometrisi, iki vida arasındaki merkez mesafesi, lob yapısı, element boyu ve sağ-sol şaft eşleşmesi birlikte doğrulanmalıdır.

Piyasadaki co-rotating twin screw sistemlerinde laboratuvar ölçeğinden büyük üretim ekstrüderlerine kadar çok farklı çaplar bulunur. Örnek makine serilerinde yaklaşık Ø18 mm'den Ø130 mm üzeri vida çaplarına kadar sistemler görülebilir. Nihai tedarik aralığı ise makine marka/modeli, teknik resim ve spline ölçülerine göre doğrulanmalıdır.

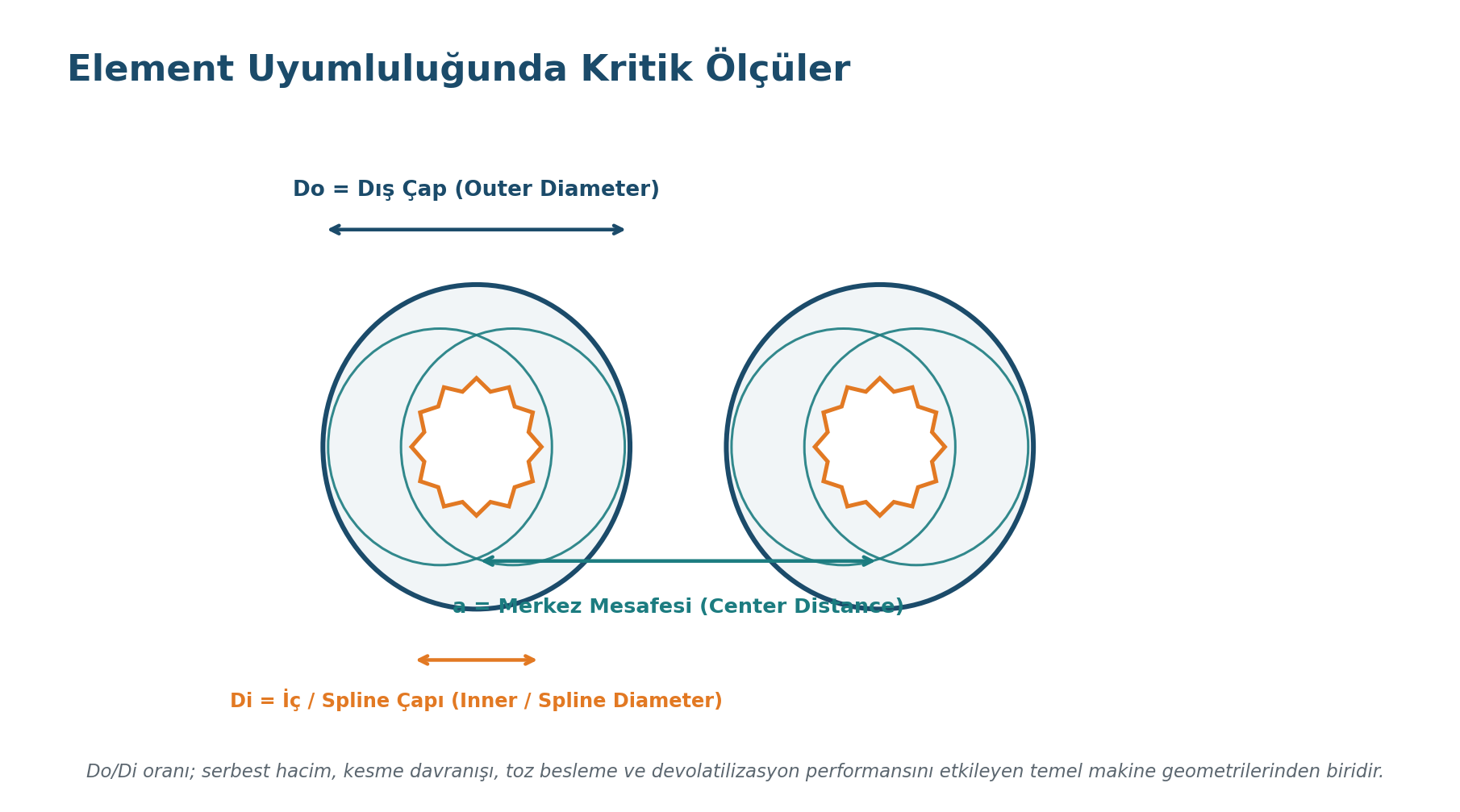

Do, Di ve merkez mesafesinin şematik gösterimi

• Do – Dış Çap (Outer Diameter) — Kovan iç geometrisi ve iki vidanın birbirine geçme / temizleme ilişkisini belirler.
• Di – İç / Spline Çapı (Inner / Spline Diameter) — Elementin merkez şafta oturmasını ve tork aktarımını etkiler.
• a – Merkez Mesafesi (Center Distance) — İki vida ekseni arasındaki temel makine geometrisidir.
• Element Boyu (Element Length) — Vida diziliminin toplam L/D ve fonksiyonel bölge uzunluklarını etkiler.
• Spline Profili — Diş sayısı, formu ve toleransı tork aktarımı ve değiştirilebilirlik için kritiktir.
• Yoğurma Açısı / Hatve — Taşıma, kesme, geri basınç ve karıştırma karakterini belirler.

Malzeme Seçenekleri

Vida elemanlarında malzeme seçimi, yalnızca sertlik değerine göre yapılmamalıdır. Aşındırıcılık, korozyon, proses sıcaklığı, tork, dolgu oranı ve beklenen servis ömrü birlikte değerlendirilir.

Malzeme seçimi örneği: Cam elyaf veya yüksek kalsit içeren bir reçetede yalnızca "daha sert" element seçmek yeterli değildir. Element, kovan iç yüzeyi ve merkez şaftın aşınma / sertlik dengesi birlikte değerlendirilmelidir.

• 38CrMoAlA nitrasyon çeliği — Standart / düşük-orta aşındırıcılı uygulamalarda ekonomik ve yaygın seçenek; yüksek mineral veya cam elyaf yüklerinde servis ömrü sınırlı kalabilir.
• Cr12MoV takım çeliği — Orta-yüksek aşınma ihtiyacında; ısıl işlem ve uygulamaya göre daha yüksek aşınma dayanımı için değerlendirilebilir.
• W6Mo5Cr4V2 yüksek hız çeliği — CaCO₃, talk, cam elyaf ve daha aşındırıcı reçetelerde yaygın güçlü seçenek.
• SUS304 / 316 / 316L — Korozyon ve hijyen gerektiren proseslerde; aşınma dayanımı tek başına yeterli olmayabilir, kimyasal ortam öncelikliyse değerlendirilir.
• Nikel esaslı alaşımlar — Korozif ve yüksek sıcaklıklı uygulamalarda; kimyasal dayanımın kritik olduğu özel reçetelerde değerlendirilebilir.
• HIP / Toz Metalurjisi Alaşımları — Çok yüksek aşınma + korozyon + yüksek tork; zorlu ve yüksek maliyetli duruşların kritik olduğu uygulamalarda üst seviye çözüm.

Üretim ve Kalite Kontrol

Vida elemanlarında doğru malzeme seçimi kadar üretim hassasiyeti de kritik öneme sahiptir. İç spline profili, dış çalışma geometrisi, kneading disk açıları, yüzey kalitesi ve ısıl işlem sonrası ölçüler; şaft üzerinde doğru oturma, iki vidanın eşleşmesi ve kararlı proses performansı için birlikte kontrol edilmelidir.

Kovan tarafı için Kompaund Segment Kovanları, şaft tarafı için Kompaund Merkez Şaft / Spline Mil sayfalarını inceleyebilirsiniz.

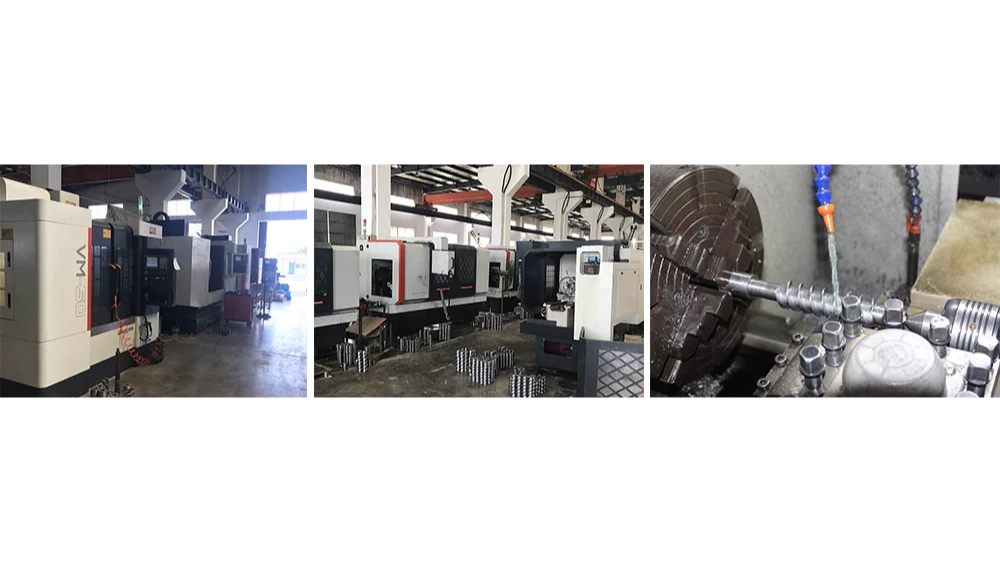

Vida elemanlarında CNC işleme, hassas profil üretimi ve üretim kontrol süreçlerinden örnekler

• Hammadde ve malzeme doğrulaması — Seçilen çelik / alaşım sınıfının sipariş ve teknik gereksinimle uyumu kontrol edilir.
• CNC işleme ve profil oluşturma — Elementin dış geometrisi, kneading profili ve iç spline yapısı teknik resme göre işlenir.
• Isıl işlem / yüzey işlemi — Malzeme ve uygulamaya göre sertlik, aşınma ve korozyon dayanımını hedefleyen prosesler uygulanır.
• Hassas son işleme — Kritik ölçüler, yüzeyler ve spline bölgeleri gerekli toleranslara getirilir.
• Final kalite kontrol — Boyut, profil, spline uyumu, sertlik ve yüzey kalitesi sevkiyat öncesinde doğrulanır.
• Hammadde kimyasal doğrulaması / malzeme analizi
• İç spline profilinin mastar veya hassas ölçümle kontrolü
• Kneading disk kalınlığı ve aralıklarının doğrulanması
• Dış profil taşlama ve yüzey pürüzlülüğü kontrolü
• Sertlik ve gerektiğinde yüzey / mikroyapı kontrolleri

Teklif ve Teknik Değerlendirme İçin Gerekli Bilgiler

• Ekstrüder marka, model ve mümkünse seri / screw platform bilgisi
• Vida dış çapı (Do), iç / spline ölçüleri (Di) ve merkez mesafesi (a)
• Mevcut vida diziliminin teknik resmi veya iki şaftın sıralı fotoğrafları
• Her elementin kodu, boyu, hatvesi / kneading açısı ve adedi; bilinmiyorsa mevcut numuneler
• Merkez şaft / spline profili ve bağlantı ölçüleri
• İşlenen polimer, dolgu, pigment, katkı ve oranları
• Cam elyaf / CaCO₃ / talk gibi aşındırıcı bileşenlerin oranı ve tane/fiber bilgisi
• Mevcut kapasite, hedef kapasite, vida devri ve motor yükü
• Yaşanan problem: düşük kapasite, kötü dispersiyon, yüksek amper, aşırı sıcaklık, gaz alma sorunu veya hızlı aşınma

En hızlı teklif yöntemi: Makine marka/modeli + iki şaftın mevcut vida dizilimi fotoğrafı + hammadde reçetesi + mümkünse bir adet numune element, çoğu proje için iyi bir başlangıç sağlar.

Sık Sorulan Sorular

Tek bir vida elemanı değiştirilebilir mi?

Evet, modüler yapı buna izin verir. Ancak yeni elementin spline uyumu, boyu ve komşu elementlerle aşınma seviyesi kontrol edilmelidir. İki şaftın eşleşen dizilimi de birlikte değerlendirilmelidir.

Mevcut vida dizilimi değiştirilebilir mi?

Evet. Fakat amaç net olmalıdır: kapasite artırma, dispersiyonu geliştirme, cam elyaf kırılmasını azaltma, gaz almayı iyileştirme veya motor yükünü düşürme gibi hedeflere göre dizilim yeniden tasarlanabilir.

30°, 45° veya 60° kneading block hangisi daha iyidir?

Tek bir "en iyi" açı yoktur. Hammadde, doluluk, vida devri, sıcaklık hassasiyeti ve istenen karıştırma şiddetine göre seçilir.

Element aşınması nasıl anlaşılır?

Dış profil ve kneading kenarlarında ölçü kaybı, yüzey oyukları, artan geri kaçış, kapasite düşüşü, dispersiyon bozulması ve motor yükünde değişim görülebilir. Ölçüsel kontrol görsel kontrolden daha güvenilirdir.

Teknik resim yoksa üretim yapılabilir mi?

Mevcut numune üzerinden ölçüm ve tersine mühendislik yapılabilir. Özellikle spline profili ve iki vida eşleşmesinde doğru ölçüm kritik önem taşır.

Makine marka/modelinizi, mevcut vida diziliminizi ve hammadde reçetenizi paylaşın; uygulamanıza uygun vida elemanı çözümünü birlikte belirleyelim.
