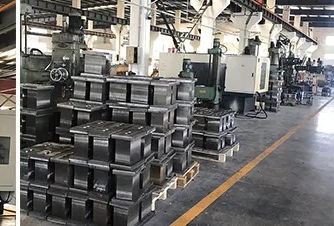

Modüler çift vidalı kompaund ekstrüderlerde vida elemanlarının hassas çalışmasını sağlayan, proses bölgelerini oluşturan ve aşınma/korozyon şartlarına göre özelleştirilebilen segment kovan çözümleri.
Ana kullanım: Aynı yönde dönen paralel ikiz vidalı (co-rotating twin screw) kompaund ekstrüderler.
Proses fonksiyonları: Besleme • Kapalı proses • Atmosferik tahliye • Vakum • Yan besleme • Sıvı enjeksiyon • Çıkış.
Ana mesaj: Kovan seçimi yalnızca dış ölçüye göre yapılmaz. İçteki çift loblu kanal geometrisi, merkez mesafesi, proses açıklıkları, soğutma kanalları ve çalışma yüzeyi malzemesi vida elemanları ve reçeteyle birlikte değerlendirilmelidir.
Kovan Ölçünüzü ve Proses İhtiyacınızı PaylaşınSegment Kovan Ne İşe Yapar?
Segment kovanlar, birbirine bağlanarak ekstrüderin proses gövdesini oluşturan modüler kovan parçalarıdır. İçteki çift loblu çalışma kanalı vida elemanlarını hassas boşlukla çevreler; gövde üzerindeki portlar ise besleme, gaz alma, yan besleme veya sıvı enjeksiyon gibi proses fonksiyonlarını oluşturur.
- Vida elemanlarının merkezlenmesini ve çalışma boşluğunu korur.
- Malzemenin kapalı proses hacmi içinde kontrollü taşınmasına ve karıştırılmasına imkân verir.
- Isıtma/soğutma kanallarıyla proses sıcaklığının kontrolüne yardımcı olur.
- Aşınan veya fonksiyonu değiştirilecek bölümün tek segment olarak yenilenmesine imkân sağlar.
- Vida konfigürasyonuyla birlikte ekstrüderin besleme, karıştırma, gaz alma ve basınçlandırma karakterini belirler.
Önemli: Vida elemanı dizilimi ile kovan segment dizilimi birlikte düşünülmelidir. Örneğin yan besleme yapılacak bölgede hem uygun vida elemanları hem de doğru açıklık/bağlantıya sahip side-feed kovan gerekir.
Kovan Tasarımları ve Malzeme Seçenekleri
Yıldız sayısı göreli aşınma/korozyon karşılaştırmasını gösterir (referans değerlerdir, proje sertifikasıyla doğrulanmalıdır).
- Nitrürlü çelik kovan — Aşınma ★★ / Korozyon ★★, sertlik 750–850 HV
- C tipi astar kovan — Aşınma ★★★ / Korozyon ★★★, sertlik HRC 55–58
- 316L paslanmaz çelik kovan — Aşınma ★★★★ / Korozyon ★★★★, sertlik HRC 54–58
- Ha C alaşımlı kovan — Aşınma ★★★★ / Korozyon ★★★★, sertlik HRC 45–52
- Cr26, Cr12MoV yekpare astar kovan — Aşınma ★★★★ / Korozyon ★★★★★, sertlik HRC 59–61
- Toz nikel esaslı alaşımlı yekpare astar kovan — Aşınma ★★★★ / Korozyon ★★★★★, sertlik HRC 59–61
- HIP yekpare astar kovan — Aşınma ★★★★★ / Korozyon ★★★★★, sertlik HRC 60–62
Teknik değer notu: Sertlik ve dayanım sınıfları yayın öncesinde seçilecek gerçek malzeme sertifikası ve üretim yöntemine göre doğrulanmalıdır. Özellikle ticari alaşım adları MILON standardı olarak genellenmemelidir.
Hangi Kovan Yapısı Ne Zaman Değerlendirilir?
- Nitrürlü çelik kovan — Standart, dolgusuz veya düşük/orta aşındırıcılı reçeteler; ekonomik ve yaygın çözüm, tüm gövde çalışma yüzeyi olarak kullanılır.
- C tipi astar kovan — Aşınan çalışma yüzeyinin değiştirilebilir olması istenen uygulamalar; gövde korunur, liner / iç astar yenilenebilir.
- 316L paslanmaz çelik kovan — Korozyon direncinin önemli olduğu özel reçeteler; malzeme ve ısıl işlem gerçek proje şartlarına göre teyit edilir.
- Ha C alaşımlı kovan — Daha agresif kimyasal/proses şartları; kesin alaşım sınıfı ve sertliği proje bazında doğrulanır.
- Cr26 / Cr12MoV yekpare astar — Yüksek aşınma beklenen mineral dolgulu reçeteler; yüksek sertlikte tam çalışma yüzeyi.
- Toz nikel esaslı yekpare astar — Aşınma ve korozyonun birlikte kritik olduğu uygulamalar; nikel esaslı toz alaşım çalışma yüzeyi.
- HIP yekpare astar — Yüksek yük, yüksek aşınma ve zorlu servis koşulları; üst seviye aşınma/korozyon dayanımı, maliyet-proses dengesi ayrıca değerlendirilir.
Liner / İç Astar Nedir?
Liner, bazı segment kovanların içindeki değiştirilebilir çalışma astarıdır. Segment kovan ile aynı şey değildir. Kovan gövdesi yapısal dayanımı ve bağlantıyı sağlar; liner ise vida elemanlarına temas eden aşınma yüzeyini oluşturur.
- C tipi liner
- Tam / yekpare liner
- Özel alaşımlı liner
- HIP / toz metalurjisi liner
Kovan Fonksiyonları
- Ana Besleme Kovanı (Main Feed Barrel) — Ana hammaddenin ekstrüdere giriş yaptığı geniş üst açıklıklı segment.
- Kapalı Kovan (Closed Barrel) — Taşıma, ergitme, yoğurma ve basınçlandırma bölgelerinde kapalı proses gövdesi.
- Atmosferik Tahliye Kovanı (Atmospheric Vent Barrel) — Atmosferik basınçta hava ve uçucu bileşenlerin çıkışı.
- Vakum Kovanı (Vacuum Barrel) — Vakum bağlantısıyla nem ve uçucu bileşenlerin kontrollü uzaklaştırılması.
- Yan Besleme Kovanı (Side Feed Barrel) — CaCO₃, talk, cam elyaf veya katkının side feeder ile proses içine alınması.
- Sıvı Enjeksiyon Kovanı (Liquid Injection Barrel) — Sıvı katkıların kontrollü olarak prosese eklenmesi.
- Çıkış Kovanı (Extrusion / Discharge Barrel) — Kalıp öncesindeki son taşıma ve basınçlandırma bölgesi.
Proses notu: Kovan portunun yeri rastgele seçilmez. Vida elemanlarının o bölgedeki fonksiyonu, eriyik doluluk oranı, basınç, gaz alma ihtiyacı ve side feeder yerleşimi birlikte değerlendirilir.
Üretim ve Kalite Kontrol
Segment kovanların performansı malzeme kadar işleme hassasiyetine de bağlıdır. Çift loblu iç kanal, flanş yüzeyleri, civata delikleri, portlar ve segmentler arası hizalama yüksek hassasiyetle işlenmelidir.

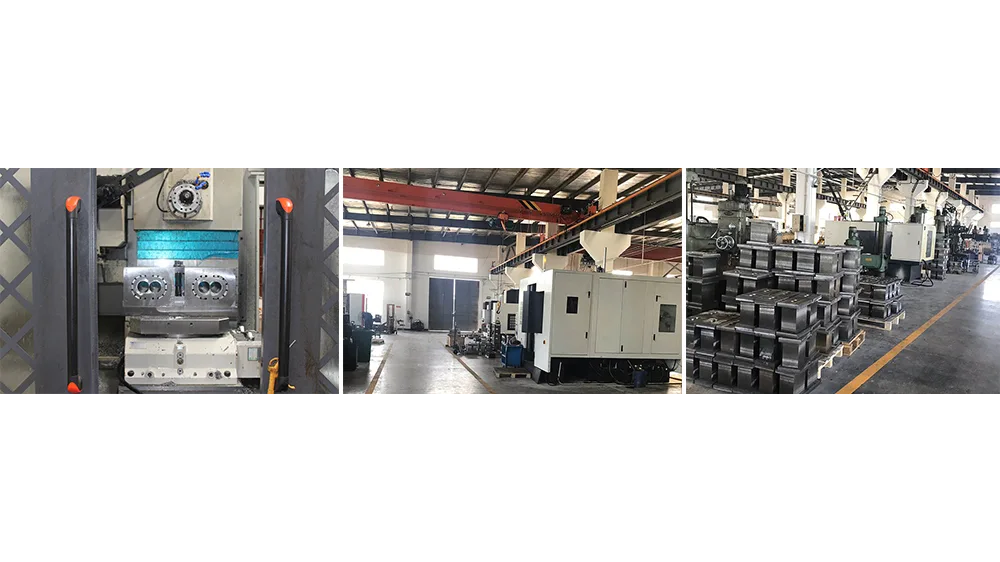

CNC işleme ve segment kovan üretim süreçlerinden örnek görüntüler
- İç çift loblu kanal geometrisi ve merkez mesafesi
- Segment uzunluğu ve flanş paralelliği
- Civata delikleri, merkezleme pimleri ve bağlantı toleransları
- Besleme / vakum / side-feed portlarının konumu ve ölçüsü
- Isıtma-soğutma kanalları ve bağlantı noktaları
- Linerlı yapılarda liner-gövde oturması ve çalışma yüzeyi geometrisi
- Yüzey sertliği / ısıl işlem ve malzeme sertifikalarının proje şartlarına uygunluğu
- Mevcut vida elemanlarıyla çalışma boşluğu ve eşleşme kontrolü
Kalite yaklaşımı: Yeni bir kovanın yalnızca dış ölçülerinin eski parçaya uyması yeterli değildir. İç kanal geometrisi ve iki vida ekseni arasındaki ilişki proses güvenilirliği açısından kritik ölçülerdir.
Teknik Ölçüler ve Teklif İçin Gerekli Bilgiler
- Vida nominal çapı (Do) — Kovan iç kanalının temel boyutunu belirler.
- Merkez mesafesi (Center Distance) — İki loblu kanalın iki vida eksenine doğru oturması için kritik.
- Segment uzunluğu — Toplam L/D ve proses konfigürasyonuyla eşleşir.
- Flanş ve civata delikleri — Mevcut ekstrüder gövdesine mekanik uyumu sağlar.
- Merkezleme pimleri — Segmentler arası kanal kaçıklığını azaltır.
- Isıtma / soğutma kanalları — Mevcut sıcaklık kontrol sistemiyle uyum için gerekir.
- Port tipi ve konumu — Feed, vent, vacuum, side-feed veya liquid injection fonksiyonunu belirler.
- Liner tipi / malzemesi — Aşınma ve korozyon şartlarına göre çalışma yüzeyini belirler.
Teklif için paylaşılması faydalı bilgiler: Makine marka ve modeli, vida çapı / L/D / merkez mesafesi, mevcut kovan teknik resmi veya numunesi, kovanın prosesteki yeri ve fonksiyonu, işlenen hammadde ile CaCO₃ / talk / cam elyaf / katkı oranları, mevcut kovan malzemesi ve varsa liner tipi, aşınma/korozyon/çatlak veya proses problemi, mevcut segment fotoğrafları ve ölçüm raporu.
Aşınma ve Yenileme
Kompaund ekstrüderlerde aşınma tüm kovan hattında aynı hızda ilerlemez. Yüksek doluluk, kneading bölgeleri, yan besleme sonrası karıştırma ve yüksek basınç bölgeleri daha hızlı aşınabilir. Bu nedenle bakım kararında segment bazlı ölçüm yapmak daha doğru sonuç verir.
- CaCO₃, talk, silika ve cam elyaf gibi dolgular aşınmayı hızlandırabilir.
- Kovan iç çapındaki aşınma vida-kovan çalışma boşluğunu artırarak geri kaçışa ve kapasite düşüşüne yol açabilir.
- Yeni vida elementleri aşınmış kovanla kullanılırsa beklenen performans elde edilemeyebilir.
- Linerlı sistemlerde yalnızca liner değil, liner yatağı ve segment gövdesi de kontrol edilmelidir.
- Vakum veya side-feed açıklıkları çevresindeki korozyon ve mekanik hasar ayrıca incelenmelidir.
Sık Sorulan Sorular
Sadece bir segment kovan değiştirilebilir mi?
Evet. Ancak yeni segmentin komşu segmentlerle hizası, iç kanal geometrisi ve mevcut vida elemanlarının aşınma durumu birlikte kontrol edilmelidir.
Linerlı kovan her zaman daha mı iyidir?
Hayır. Standart ve düşük aşındırıcılı reçetelerde nitrürlü kovan yeterli olabilir. Liner; aşınma, korozyon, bakım stratejisi ve toplam servis şartları gerektirdiğinde tercih edilir.
Teknik resim yoksa üretim yapılabilir mi?
Mevcut numune üzerinden ölçüm ve tersine mühendislik değerlendirilebilir. Merkez mesafesi, iç lob geometrisi, flanşlar ve soğutma kanalları hassas şekilde doğrulanmalıdır.
Vida elemanları yenilenirken kovan kontrol edilmeli mi?
Evet. Vida elementleri ve kovan birlikte çalışan bir çift olduğu için her iki tarafın aşınması ölçülmelidir. Vida Elemanları hakkında detaylı bilgi ve aşınma dayanımı yüksek seçenekler için Merkez Şaft / Spline Mil sayfasını, tahrik tarafı için Kompaund Ekstrüder Redüktörü sayfasını inceleyebilirsiniz.
Makine marka/modelinizi, mevcut kovan ölçülerinizi ve işlediğiniz reçeteyi paylaşın; uygulamanıza uygun segment kovan çözümünü birlikte belirleyelim.
