Kompaund Merkez Şaft / Spline Mil

Torku vida elemanlarına kayıpsız aktaracak doğru şaft ve doğru spline geometrisi.

MILON Endüstri; mevcut ekstrüderin marka/modelini, vida çapını, şaft ölçülerini, spline profilini, vida elemanlarının iç spline yapısını ve proses tork ihtiyacını birlikte değerlendirerek merkez şaft çözümünü belirler. Teknik resim, mevcut numune veya doğrulanmış ölçüler üzerinden özel üretim yapılabilir.

Ana mesaj: Merkez şaft yalnızca uzun bir mil değildir. Redüktör torkunu tüm vida elemanlarına taşıyan ana mekanik elemandır; spline geometrisi, şaft malzemesi, omuz/uç bağlantıları ve çalışma doğruluğu sistem ömrünü doğrudan etkiler.

Şaft Ölçünüzü ve Spline Profilinizi Paylaşın

Merkez Şaft Ne İşe Yapar?

Kompaund ekstrüderde redüktör çıkışından gelen tork, merkez şaft üzerinden modüler vida elemanlarına aktarılır. Vida elemanları şaft üzerindeki spline profiline geçirilir ve birlikte dönerek taşıma, ergitme, yoğurma, karıştırma ve gaz alma görevlerini gerçekleştirir.

• Redüktörden gelen yüksek torku vida elemanlarına iletir.
• Vida elemanlarını aynı eksen üzerinde taşır ve hizalar.
• Elementlerin sökülüp farklı konfigürasyonda yeniden dizilmesine imkân veren modüler yapıyı destekler.
• Yüksek tork, sıcaklık değişimi ve çevrimsel yükler altında burulma dayanımı sağlar.
• Uç bağlantıları, omuz yapısı ve sıkma sistemiyle vida paketinin mekanik bütünlüğünü korur.

Spline Nedir?

Spline, merkez şaft ile vida elemanlarının iç profili arasında tork aktarımını sağlayan çok yüzeyli diş / kanal geometrisidir. Aynı dış çapa sahip iki şaftın spline profili farklıysa vida elemanları birbirine uymaz. Bu nedenle spline tipi, diş sayısı, profil ölçüsü ve toleranslar üretim öncesinde mutlaka doğrulanmalıdır.

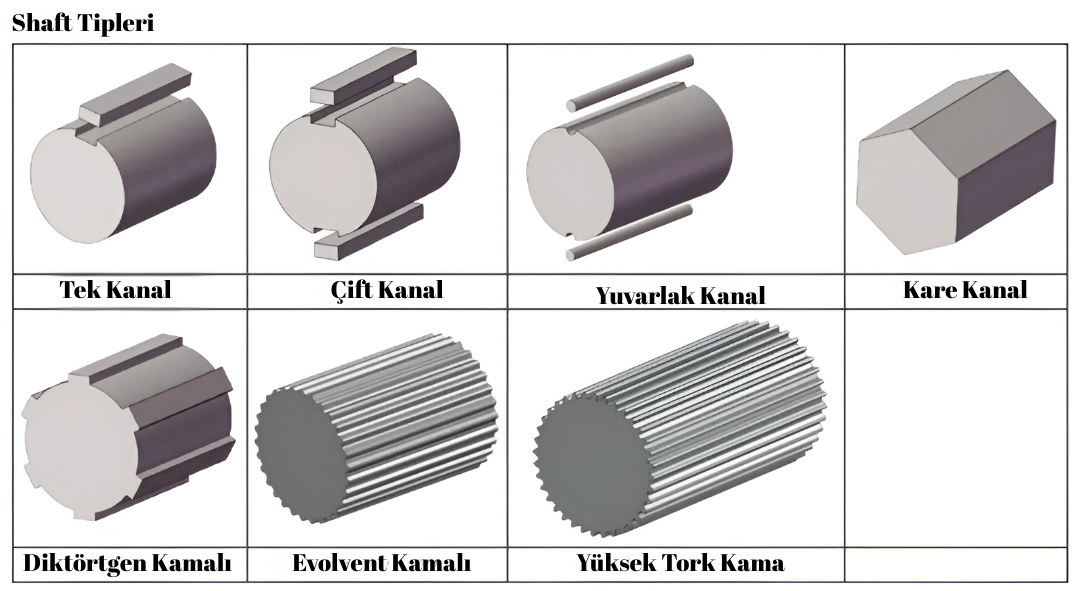

Spline / şaft tipleri: Tek Kanal, Çift Kanal, Yuvarlak Kanal, Kare Kanal, Dikdörtgen Kamalı, Evolvent Kamalı ve Yüksek Tork Kama

• Tek Kama Yuvası (Single Keyslot) — Basit tork aktarımı gereken özel / eski tasarımlarda görülebilir; twin screw modüler sistemlerde her makinenin standart çözümü değildir.
• Çift Kama Yuvası (Dual Keyslot) — Torku iki temas bölgesine dağıtan özel bağlantı yaklaşımı; mevcut vida elemanı iç geometrisiyle birebir eşleşmelidir.
• Evolvent Spline (Involute Spline) — Çok dişli temas yapısıyla torkun çevresel olarak dağıtılmasını sağlar; modern kompaund şaftlarında yaygın çözümlerden biridir.
• Yüksek Tork / Özel Profil (High Torque / Custom Spline) — Daha yüksek tork kapasitesi veya OEM tasarımına özel profil gerektiren uygulamalar; profil evrensel değildir, teknik resim veya numune gerekir.

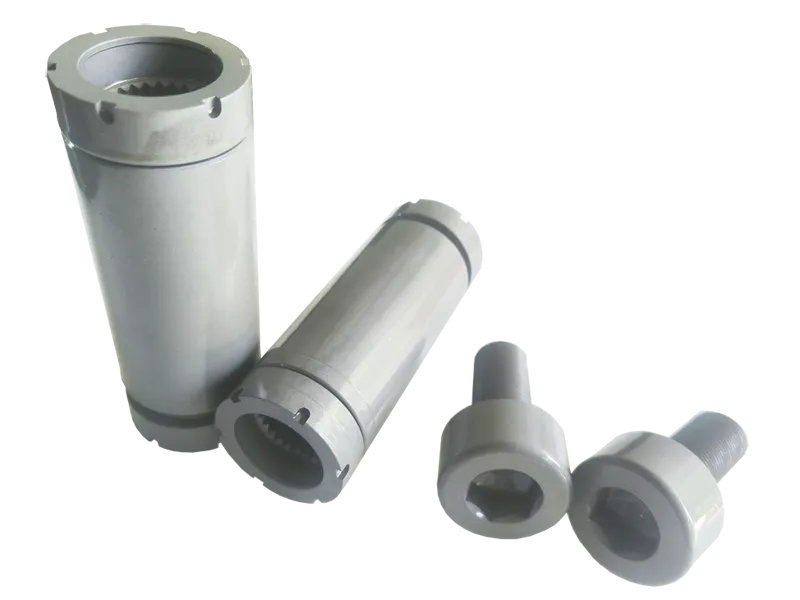

Farklı iç spline ve uç bağlantı geometrilerine sahip gerçek parça örnekleri

Önemli: Spline profili isteğe göre rastgele değiştirilemez. Mevcut şaft profilinden farklı bir profile geçilmesi çoğu durumda vida elemanlarının iç spline geometrisinin de değiştirilmesini gerektirir.

Teknik Aralık ve Malzeme Seçenekleri

Merkez şaft ölçüleri ekstrüder boyutuna, toplam L/D değerine ve makine tork seviyesine göre değişir. Aşağıdaki aralıklar referans olarak sunulabilmektedir; nihai ölçü proje bazında teyit edilmelidir.

• Şaft çapı — Yaklaşık Ø10 - Ø300 mm
• Toplam uzunluk — Yaklaşık 500 - 14.000 mm
• Standart malzeme yaklaşımı — 40CrNiMo ve benzeri yüksek dayanımlı alaşım çelikleri
• Yüksek performans seçenekleri — HIP / yüksek dayanımlı özel alaşım çelikleri
• Spline seçenekleri — Involute • high torque • keyslot • OEM / özel spline profilleri
• Soğutma — Makine tasarımına göre dolu şaft veya içten su soğutmalı yapı

Malzeme seçimi neye göre yapılır: Redüktör çıkış torku ve ekstrüderin spesifik tork seviyesi, vida çapı ve şaftın minimum kesit alanı, toplam L/D ve şaft uzunluğu, darbe ve çevrimsel yük karakteri, proses sıcaklığı ve termal genleşme, korozyon / nem / soğutma suyu koşulları.

Özel Şaft Yapıları

Standart dolu şaft dışında, bazı yüksek performanslı veya özel tasarımlı ekstrüderlerde ilave yapısal çözümler kullanılabilir. Bu seçenekler makinenin orijinal tasarımına göre değerlendirilmelidir.

• İçten Su Soğutmalı Şaft (Water-cooled Core Shaft) — Şaft içerisindeki kanal üzerinden kontrollü soğutma sağlanabilir; özellikle uzun şaft ve yüksek termal yük uygulamalarında makine tasarımına bağlı bir seçenektir.
• Entegre Omuz / Güçlendirilmiş Uç Yapısı (Integrated Shoulder) — Torkun şafttan bağlantı bölgesine aktarımında gerilim yoğunlaşmasını azaltmaya yönelik özel mekanik tasarım.
• Termal Genleşme Kompanzasyonlu Uç / Sleeve Yapısı — Şaft ve vida elemanlarının farklı termal genleşmesini yönetmeye yardımcı olan özel üretici tasarımları proje bazında değerlendirilebilir.
• Özel Spline / High Torque Profil — Daha yüksek temas alanı veya OEM uyumluluğu için özel spline geometrisi.

Not: Bu özel yapılar tüm makinelerde standart değildir. Mevcut şaftın orijinal tasarımı ve redüktör bağlantısı korunmadan yapılan değişiklikler mekanik uyumsuzluk yaratabilir.

Aşınma ve Hasar Neden Kritik?

Şaft çoğu zaman vida elemanlarından daha az görünür bir parçadır; ancak spline boşluğunun büyümesi veya şaftta burulma/çatlak oluşması tüm vida paketini etkileyebilir. Özellikle yüksek torklu kompaund hatlarında erken belirtilerin ölçüsel olarak kontrol edilmesi önemlidir.

• Spline dişlerinde fretting, ezilme veya yüzey kaybı
• Vida elemanı ile şaft arasında artan boşluk / vuruntu
• Şaftta kalıcı burulma veya doğrusal kaçıklık (runout)
• Omuz, diş veya redüktör bağlantı bölgesinde çatlak
• Vida elementlerinin şaft üzerinden zor sökülmesi / sıkışması
• Termal genleşmeye bağlı aşırı sıkışma veya gevşeme
• Su soğutmalı şaftlarda iç kanal veya bağlantı sızıntısı

Kontrol yaklaşımı: Yalnızca şaft dış çapını ölçmek yeterli değildir. Spline diş profili, torsiyonel deformasyon, düzlemsellik/runout, uç bağlantıları ve vida elemanlarının iç spline yüzeyleri birlikte kontrol edilmelidir.

Şaft değişirken vida elemanları da kontrol edilmeli mi? Evet. Yeni bir şaft, iç spline yüzeyi aşınmış eski vida elemanlarıyla kullanılırsa istenen temas ve tork dağılımı elde edilemeyebilir. Şaft ve element spline yüzeyleri bir eşleşme sistemi olarak değerlendirilmelidir.

Üretim ve Kalite Kontrol

Yüksek tork altında çalışan uzun spline millerde işleme doğruluğu kritik önemdedir. CNC işleme, spline profil kontrolü, ısıl işlem ve son doğruluk kontrolleri üretimin temel aşamalarıdır.

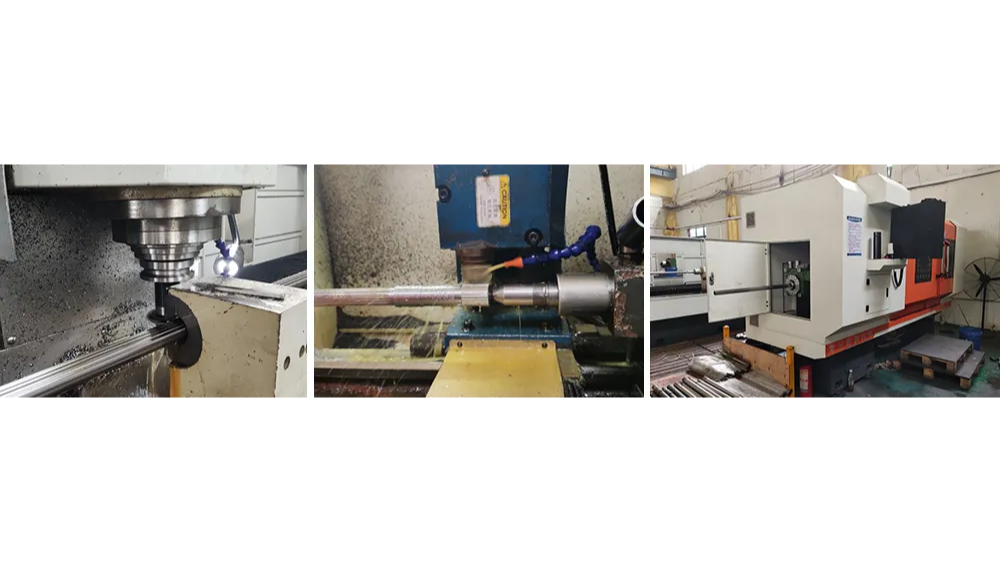

Şaft ve spline işleme süreçlerinde kullanılan CNC işleme operasyonlarından örnekler

• Hammadde ve malzeme sertifika kontrolü
• Kaba işleme ve ısıl işlem öncesi geometri hazırlığı
• Spline / keyslot hassas işleme
• Isıl işlem ve gerekli yüzey işlemleri
• Doğrusallık, runout ve kritik çap ölçümleri
• Spline mastarı / ölçüm ekipmanı ile profil kontrolü
• Uç bağlantıları, dişler ve omuz bölgelerinin kontrolü

Teklif İçin Gerekli Bilgiler

• Ekstrüder marka, model ve üretim yılı
• Vida nominal çapı ve toplam L/D
• Şaft toplam boyu ve kritik çaplar
• Spline tipi, diş sayısı / modül / profil ölçüleri veya teknik resmi
• Vida elemanlarının iç spline teknik resmi veya numunesi
• Redüktör çıkış bağlantısı ve şaft giriş geometrisi
• Uç somunu, diş, omuz ve bağlantı detayları
• Makine motor gücü, vida devri ve biliniyorsa tork bilgisi
• Mevcut şaftta görülen aşınma, burulma veya kırılma problemi
• Mevcut şaft fotoğrafları, numune veya ölçüm raporu

Sık Sorulan Sorular

Sadece merkez şaft değiştirilebilir mi?

Evet; ancak vida elemanlarının iç spline yüzeyi, redüktör bağlantısı ve sıkma/uç parçaları da kontrol edilmelidir. Aşınmış elementlerle yeni şaftın eşleşmesi sorun yaratabilir.

Farklı spline tipine geçilebilir mi?

Genellikle doğrudan hayır. Spline profili şaft ile vida elemanının birlikte çalışan bağlantısıdır. Profil değişirse elementlerin iç geometrisinin de uygun olması gerekir.

Involute spline her zaman en iyi seçim midir?

Hayır. Involute spline yaygın ve güçlü bir çözümdür; ancak doğru profil makinenin orijinal tasarımı, tork seviyesi ve vida elementlerinin iç spline yapısına göre belirlenmelidir.

Su soğutmalı şaft gerekli midir?

Her uygulamada gerekli değildir. Uzun şaft, yüksek termal yük veya özel OEM tasarımlarında kullanılabilir; mevcut makinenin soğutma altyapısı ve orijinal tasarımı kontrol edilmelidir.

Teknik resim yoksa üretim yapılabilir mi?

Mevcut şaft ve uygun vida elementi numunesi üzerinden tersine mühendislik yapılabilir. Spline profili ve toleransları hassas ölçüm gerektirir.

Şaft kırılması sadece malzemeden mi kaynaklanır?

Hayır. Aşırı tork, yanlış vida dizilimi, mekanik sıkışma, spline uyumsuzluğu, redüktör hizası, termal gerilmeler veya yorulma da hasara neden olabilir.

Ekstrüder marka/modelinizi, şaft ölçülerinizi ve spline profilinizi paylaşın; uygulamanıza uygun merkez şaft çözümünü birlikte belirleyelim.
