Kompaund Ekstrüder Redüktörü

Yüksek torku iki vida miline kararlı biçimde dağıtan kompaund tahrik sistemi.

MILON Endüstri; motor gücü, vida çapı, iki şaft arasındaki merkez mesafesi, giriş/çıkış devri, çıkış torku ve mevcut bağlantı ölçülerini birlikte değerlendirerek kompaund ekstrüder için uygun redüktör çözümünü belirler. Yeni yatırım, kapasite artırımı veya mevcut redüktör yenilemesinde yalnızca güç değeri değil, tüm tahrik geometrisi birlikte kontrol edilir.

Ana mesaj: Kompaund redüktörü yalnızca motor devrini düşüren bir dişli kutusu değildir. İki vida miline torku doğru merkez mesafesinde dağıtırken prosesin oluşturduğu yüksek eksenel yükleri de güvenli biçimde karşılamalıdır.

Redüktör Etiketinizi ve Teknik Ölçülerinizi Paylaşın

Kompaund Redüktörü Ne İşe Yapar?

Co-rotating twin screw kompaund ekstrüderlerde motor tek bir tahrik kaynağıdır; buna karşılık proses iki paralel vida milinin aynı yönde, hassas senkronizasyonla dönmesini gerektirir. Redüktör motor devrini gerekli seviyeye düşürür, torku yükseltir ve dağıtım bölümü üzerinden iki çıkış miline aktarır.

• Motor devrini prosesin ihtiyaç duyduğu vida devrine dönüştürür.
• Yüksek torku iki paralel çıkış miline dağıtır.
• İki çıkış arasındaki merkez mesafesini ekstrüder geometrisiyle eşleştirir.
• Vida grubunun oluşturduğu eksenel yükleri thrust bearing sistemiyle karşılar.
• Sürekli ve ağır yük altında yağlama ve ısı kontrolünü destekler.

Çalışma Yapısı

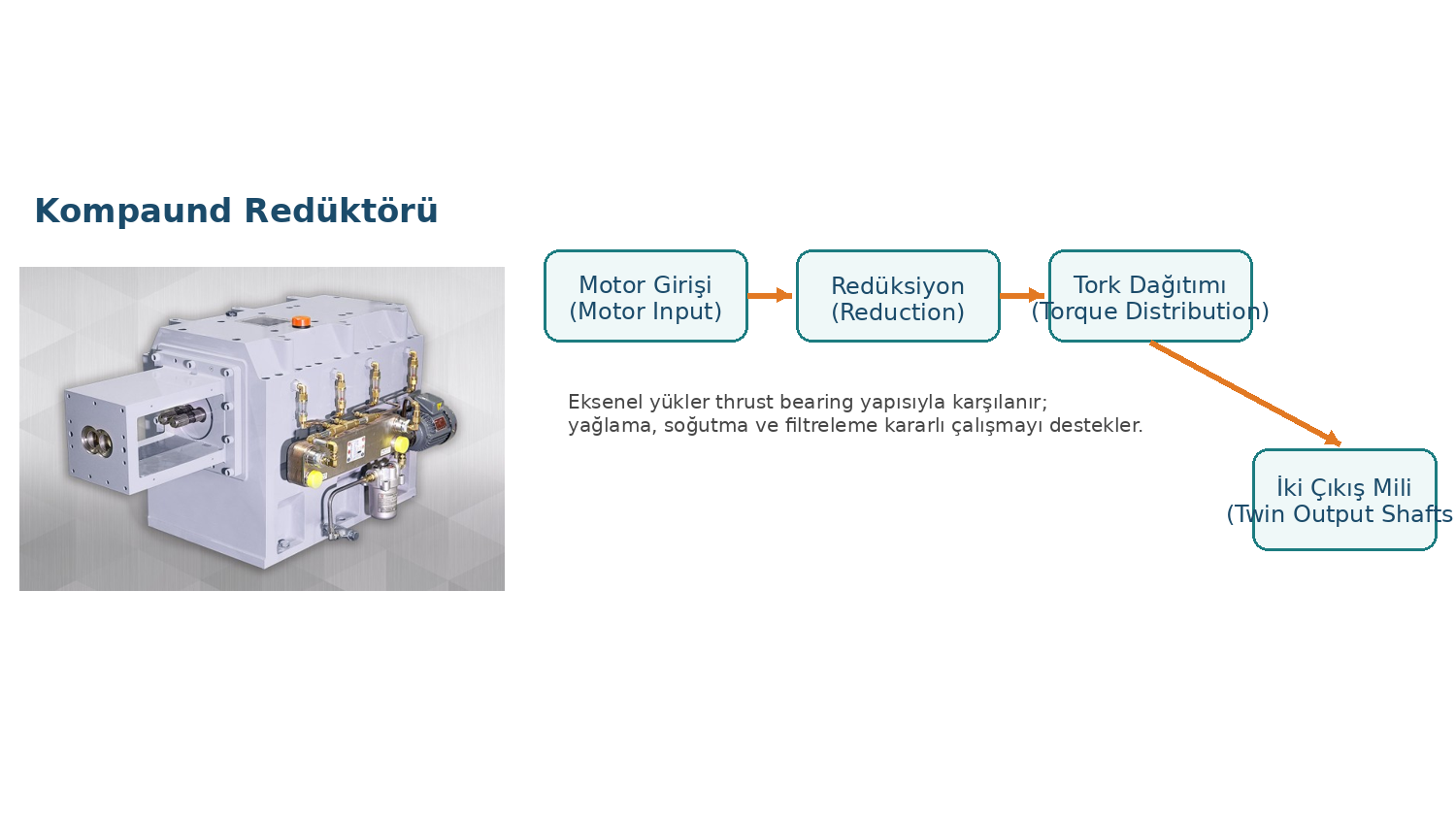

Motor girişinden iki çıkış miline kadar temel güç aktarım mantığı

• Motor Girişi (Motor Input) — Motor gücü kaplin, kayış-kasnak veya proje tasarımına uygun farklı bağlantı ile redüktöre aktarılır.
• Ana Redüksiyon Bölümü (Primary Reduction Section) — Giriş devrini düşürür ve ihtiyaç duyulan tork seviyesini oluşturur.
• Tork Dağıtım Bölümü (Distribution Section) — Torku iki paralel çıkış miline senkron biçimde dağıtır.
• Thrust Bearing / Eksenel Yük Grubu — Ekstrüzyon sırasında vidaların geri yönde oluşturduğu yüksek eksenel kuvvetleri karşılar.
• Yağlama - Soğutma - Filtreleme — Dişli ve yatakların ağır yük altında kararlı sıcaklıkta ve temiz yağ ile çalışmasına yardımcı olur.

Teknik ayrım: Tek vidalı ekstrüder redüktörüne göre en kritik fark, kompaund redüktöründe torkun iki yakın merkezli mile dağıtılması ve yüksek eksenel yüklerin kompakt bir yapı içinde karşılanmasıdır.

Öne Çıkan Teknik Özellikler

Ağır hizmet tipi co-rotating twin screw redüktörlerinde tork kapasitesi kadar dişli hassasiyeti, yataklama, yağlama ve gövde rijitliği de önemlidir.

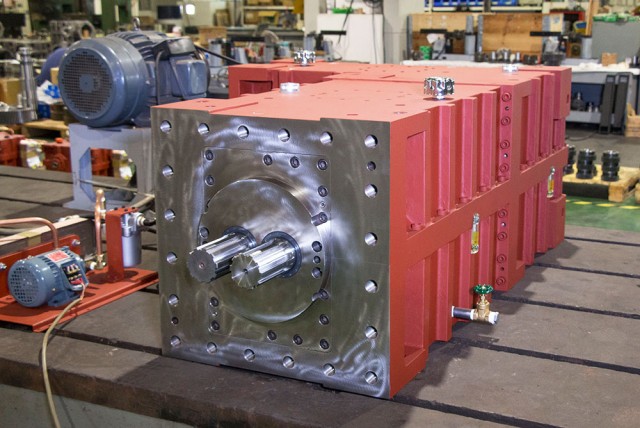

Ağır hizmet tipi co-rotating twin screw redüktör örneği

• Yüksek tork / yüksek çıkış devri — Kompaund proseslerinde yüksek kapasite ve kararlı vida devri için tasarlanmış ağır hizmet tipi tahrik yapısı.
• Tandem thrust bearing — Eksenel yükleri karşılamak için çok sıralı tandem yataklama yaklaşımı kullanılabilir.
• Hassas taşlanmış dişliler — Seçilen seriye göre yüksek dişli taşlama hassasiyeti ile düşük ses ve kararlı aktarım hedeflenir.
• Zorlamalı yağlama — Dişli ve yatakların sürekli yağlanmasını sağlar; yüksek yükte sıcaklık kontrolünü destekler.
• Dahili soğutma ve filtre — Yağ sıcaklığının ve temizliğinin kontrolüne yardımcı olur.
• Rijit gövde — Torsiyon ve titreşimin azaltılması, şaft hizasının korunması ve yatak ömrünün desteklenmesi amaçlanır.

Kaynak referans değeri: İncelenen ürün serisinde dişli taşlama hassasiyeti DIN 1-3 seviyesine kadar ve çalışma gürültüsü 70 dB altında belirtilmektedir. Bu değerler MILON'un tüm redüktörleri için genel garanti değeri olarak değil, seçilecek model ve proje için teknik teyit sonrası kullanılmalıdır.

Çıkış Milleri, Merkez Mesafesi ve Spline Uyumu

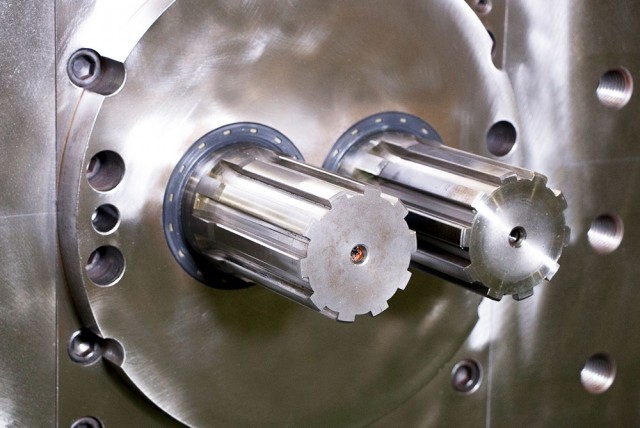

İki paralel çıkış milinin yakın plan görünümü

Redüktör seçiminde en kritik noktalardan biri iki çıkış milinin ekstrüderin merkez şaftlarıyla birebir uyumudur. Aynı motor gücüne sahip iki redüktör; merkez mesafesi, çıkış mili çapı, spline profili veya bağlantı boyu farklıysa birbirinin yerine doğrudan kullanılamaz.

• İki çıkış mili arasındaki merkez mesafesi (Center Distance)
• Çıkış mili tipi: delik (hole) veya mil (shaft) yapısı
• Spline / kamalı profil ve efektif bağlantı boyu
• Merkez şaft omuz ve kilitleme geometrisi
• Vida çapı ve mevcut kompaund ekstrüderin mekanik merkezi

Önemli: Merkez şaft / spline mil ile redüktör çıkışı birlikte değerlendirilmelidir. Sadece vida çapı veya motor gücü doğru redüktör seçimi için yeterli değildir.

Mevcut Redüktörün Yerine Yeni Redüktör

Mevcut redüktörün marka ve modeli faydalı bir referanstır; ancak yeni redüktör seçimi için etiket bilgileri ile birlikte çıkış geometrisinin de doğrulanması gerekir. Teknik resim bulunmadığında redüktör etiketi, çıkış milleri, merkez mesafesi, motor bağlantısı ve gövde montaj ölçüleri üzerinden ön değerlendirme yapılabilir.

Doğru Redüktörü Belirlemek İçin Gerekli Bilgiler

• Motor gücü (kW / HP) — Redüktör giriş gücü ve servis faktörünün değerlendirilmesi için.
• Vida çapı (mm) — Ekstrüder boyutu ve redüktör serisinin ön seçimi için.
• Merkez mesafesi (mm) — İki çıkış milinin ekstrüder şaftlarıyla eşleşmesi için.
• Çıkış mili ölçüsü — Hole / shaft tipi, çap, spline ve bağlantı geometrisinin doğrulanması için.
• Gerekli çıkış torku (N·m) — Redüktörün proses yükünü güvenli biçimde taşıması için.
• İstenen redüksiyon oranı — Motor devri ile hedef vida devri arasındaki oranı belirlemek için.
• Giriş devri (rpm) — Motor ve redüktör giriş koşulunun doğrulanması için.
• Çıkış devri (rpm) — Hedef vida devrinin doğrulanması için.
• Motor bağlantısı — Kaplin, kayış-kasnak veya özel bağlantının belirlenmesi için.
• Mevcut teknik resim / etiket — Montaj, gövde ve uyumluluk kontrolünü hızlandırmak için.

Teklif İçin İlave Faydalı Bilgiler

• Ekstrüder marka, model ve üretim yılı
• Mevcut redüktör marka/model ve nameplate fotoğrafı
• Redüktör gövde ve montaj ayak ölçüleri
• Merkez şaft / spline mil teknik resmi
• İşlenen reçete ve hedeflenen kapasite (kg/saat)
• Mevcut sorun: gürültü, ısınma, yatak arızası, dişli hasarı, boşluk, tork yetersizliği vb.

Yağlama, Soğutma ve Isı Yönetimi

Kompaund ekstrüderleri uzun süre yüksek tork altında çalışabildiği için redüktör içindeki yağ sıcaklığı ve yağ temizliği kritik öneme sahiptir. Zorlamalı yağlama sistemi, filtreleme ve yağ soğutma devresi; dişli ve rulmanların çalışma koşullarını kararlı tutmaya yardımcı olur.

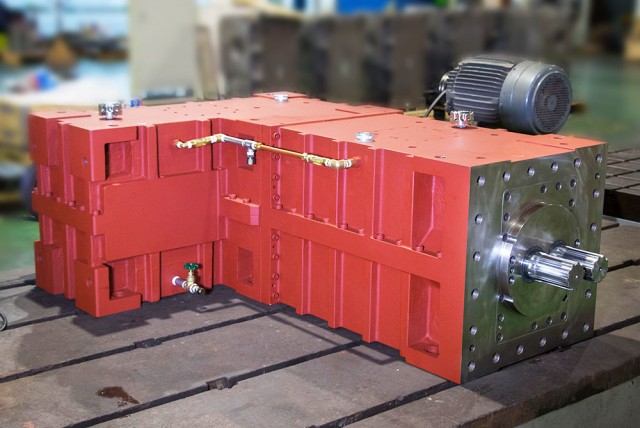

Yağlama ve soğutma bağlantıları görülebilen redüktör gövdesi

• Yağ seviyesinin ve yağ kalitesinin düzenli kontrolü
• Filtre elemanlarının bakım periyoduna uygun değiştirilmesi
• Yağ soğutucu / eşanjör akışının kontrol edilmesi
• Yağ sıcaklığındaki olağandışı yükselişlerin takip edilmesi
• Kaçak, titreşim ve rulman seslerinin erken tespiti

Bakım notu: Aşırı ısınma yalnızca redüktör kaynaklı olmayabilir. Vida-kovan sıkışması, yanlış proses yükü, merkez kaçıklığı, yetersiz yağlama veya soğutma problemi birlikte değerlendirilmelidir.

Montaj ve Final Kontrol

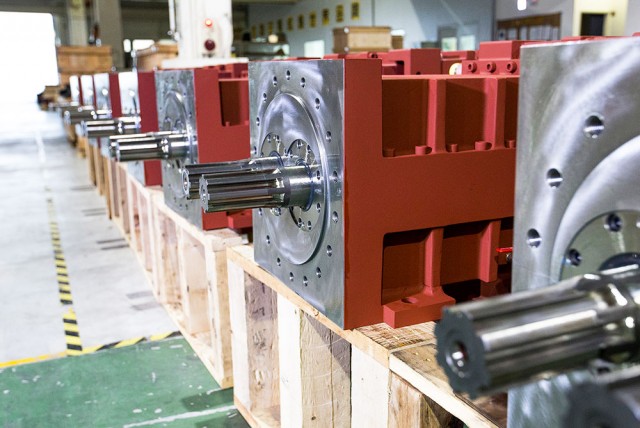

Montajı tamamlanmış twin screw redüktörlerin final kontrol / sevkiyat öncesi görünümü

Sevkiyat öncesinde çıkış mili ölçüleri, merkez mesafesi, dönüş yönü, redüksiyon oranı, sızdırmazlık, yağlama sistemi ve bağlantı noktaları teknik sipariş verileriyle karşılaştırılmalıdır.

Sık Sorulan Sorular

Sadece motor gücüyle redüktör seçilebilir mi?

Hayır. Motor gücü önemli olsa da merkez mesafesi, çıkış mili/spline geometrisi, çıkış torku, redüksiyon oranı, vida devri ve eksenel yük kapasitesi birlikte değerlendirilmelidir.

Aynı vida çapına sahip makinelerde redüktörler birbirinin yerine takılabilir mi?

Her zaman değil. Aynı vida çapında bile merkez mesafesi, çıkış bağlantısı, montaj ölçüsü, devir ve tork değerleri farklı olabilir.

Daha yüksek torklu redüktör seçmek her zaman daha iyi midir?

Hayır. Redüktör, motor, merkez şaft, vida elemanları ve proses yükü bir sistem olarak değerlendirilmelidir. Gereksiz büyük seçim maliyet ve entegrasyon sorunları yaratabilir.

Mevcut redüktörün teknik resmi yoksa teklif hazırlanabilir mi?

Evet, ön değerlendirme yapılabilir. Nameplate, motor bilgisi, merkez mesafesi, çıkış mili ölçüleri, montaj fotoğrafları ve mümkünse mevcut redüktör ölçüleri paylaşılmalıdır.

Kompaund redüktörü ile paralel PVC ekstrüder redüktörü aynı mıdır?

Hayır. Kompaund sistemlerinde yaygın olan co-rotating twin screw tahrik yapısı ile counter-rotating paralel PVC redüktörleri farklı dönüş yönü, yük dağılımı ve mekanik tasarım kullanabilir.

Redüktör etiketinizi, mevcut ölçülerinizi ve tahrik ihtiyacınızı paylaşın; kompaund ekstrüderiniz için uygun redüktör çözümünü birlikte belirleyelim.
