Kalıp kafasından çıkan sıcak borunun dış çapını, daireselliğini ve yüzey kararlılığını vakum tankında hedef ölçüye getirmeye yardımcı olan kalibrasyon çözümleri.
Ürün grubu : Boru Kalibratörleri (Pipe Calibrators / Calibration Sleeves)
Uygulamalar : PE • PP • PPR • PERT • PVC • proje bazlı özel
Borular Kalibratör Tipleri : Sabit / Normal • Ayarlı • Disk tipi • Çoklayıcı
Malzeme seçenekleri : Pirinç veya paslanmaz çelik; uygulama ve müşteri talebine göre
Doğru çap, kararlı yüzey ve kontrollü vakum.
MILON Endüstri; boru malzemesi, çap, et kalınlığı, hat hızı ve vakum tankı şartlarına göre kalibratör çözümünü değerlendirir. Yerli üretim kalibratörlerde pirinç veya paslanmaz çelik seçenekleri sunulabilir; bağlantı, kalibrasyon boyu, vakum yapısı, su kanalları ve diğer detaylar müşteri talebine göre özelleştirilebilir.
Boru Kalibratörü Ne İşe Yapar?
Kalıp kafasından çıkan sıcak boru henüz nihai geometrik kararlılığına ulaşmamıştır. Kalibratör, vakum tankının girişinde borunun dış yüzeyini kontrollü biçimde temas/vakum etkisi altında yönlendirerek hedef dış çapın ve daireselliğin korunmasına yardımcı olur.

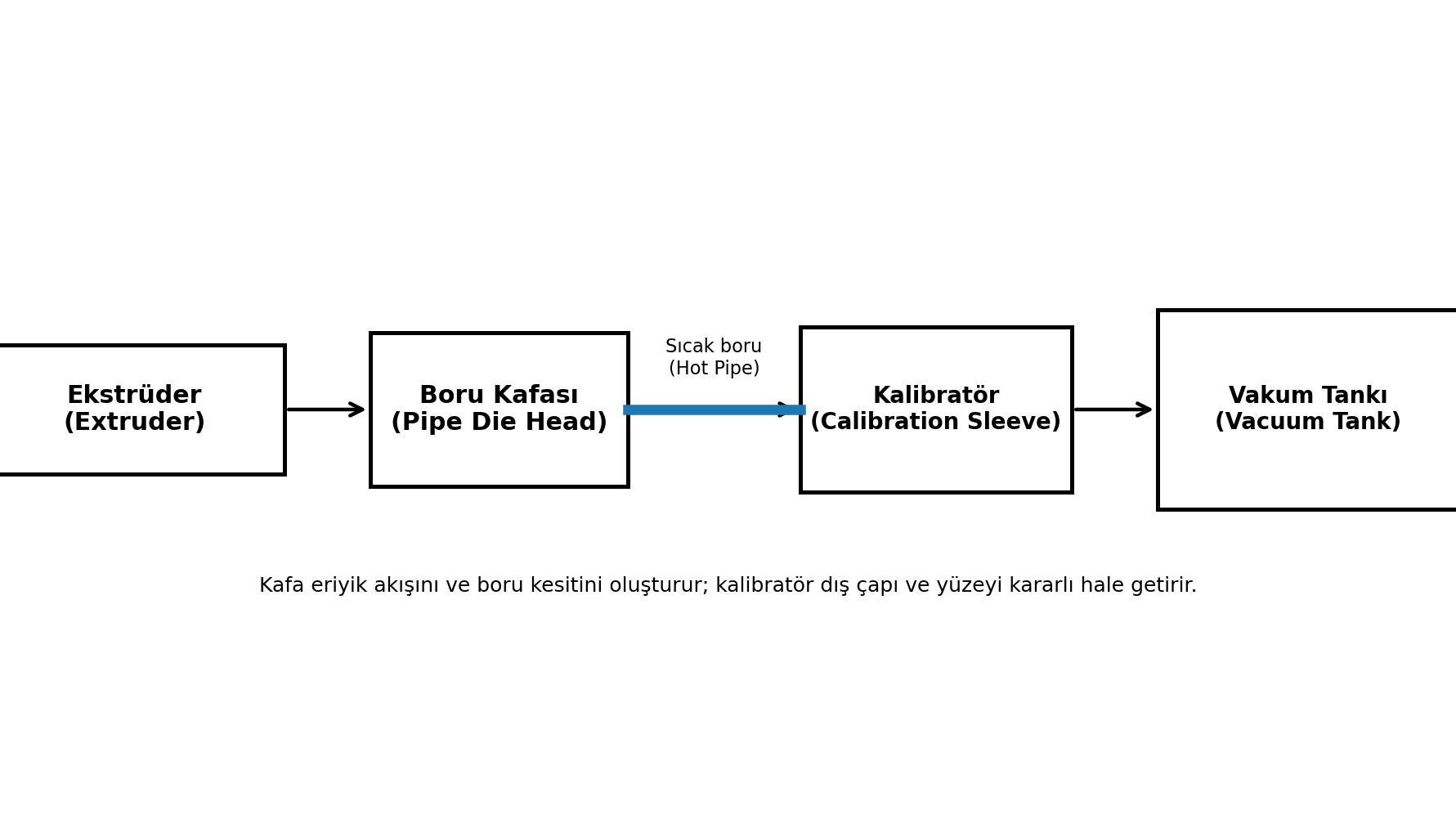

Ekstrüder → Boru Kafası → Kalibratör → Vakum Tankı: kafa eriyik akışını ve boru kesitini oluşturur, kalibratör dış çapı ve yüzeyi kararlı hale getirir.
- Boru dış çapının hedef toleransta tutulmasını destekler.
- Ovalite ve çap dalgalanmasının azaltılmasına yardımcı olur.
- Boru yüzeyinin kontrollü şekilde soğumasını ve biçimlenmesini destekler.
- Vakum tankıyla birlikte çalışarak sürekli hat kararlılığı sağlar.
- Doğru yüzey yapısı ve soğutma, sürtünme ve yüzey izi riskini azaltmaya yardımcı olabilir.
Kalibratör, boru kalıp kafasından sonra ve vakum tankının girişinde görev yapar.
Kalibratör Tipleri
Sabit (normal) ve ayarlı kalibratörlerin yanında disk tipi ve çoklayıcı kalibratör çözümleri de uygulama ve hat yapısına göre değerlendirilebilir.

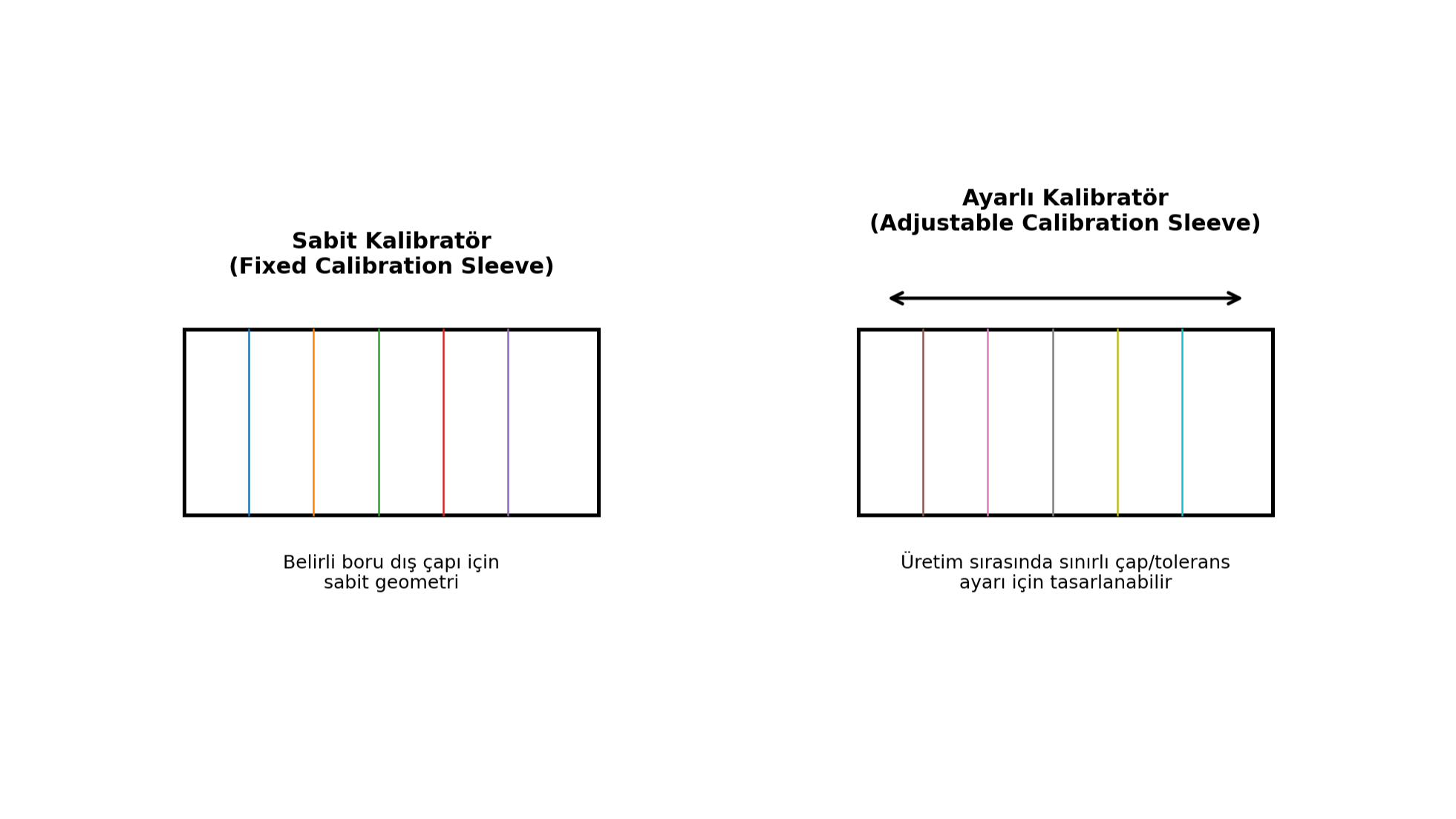

Sabit kalibratör belirli bir boru dış çapı için sabit geometride üretilirken, ayarlı kalibratör üretim sırasında sınırlı çap/tolerans ayarına izin verir.
Sabit / Normal Kalibratör (Fixed / Standard Calibrator)
Belirli çap ve ürün geometrisi için sabit ölçüde tasarlanır. Seri üretim, standart çaplar ve yüksek tekrar edilebilirlik gereken durumlarda değerlendirilir.
Ayarlı Kalibratör (Adjustable Calibrator)
Belirli sınırlar içinde ince çap / tolerans ayarına izin veren yapı. Üretim sırasında hassas çap düzeltmesi veya dar ayar ihtiyacında tercih edilir.
Disk Tipi Kalibratör (Disc Type Calibrator)
Disk tipi kalibrasyon gövdesi; ölçü ve yapı uygulamaya göre belirlenir. Boru çapı, hammadde, hat hızı ve vakum tankı yapısına göre proje bazında değerlendirilir.
Çoklayıcı Kalibratör (Multiplier Calibrator)
Özel çoklayıcı kalibrasyon yapısı; detayları makine ve ürün tasarımına göre doğrulanır. Standart dışı veya özel proses ihtiyaçlarında teknik değerlendirme sonrası uygulanır.
Gerçek Üretim Örnekleri

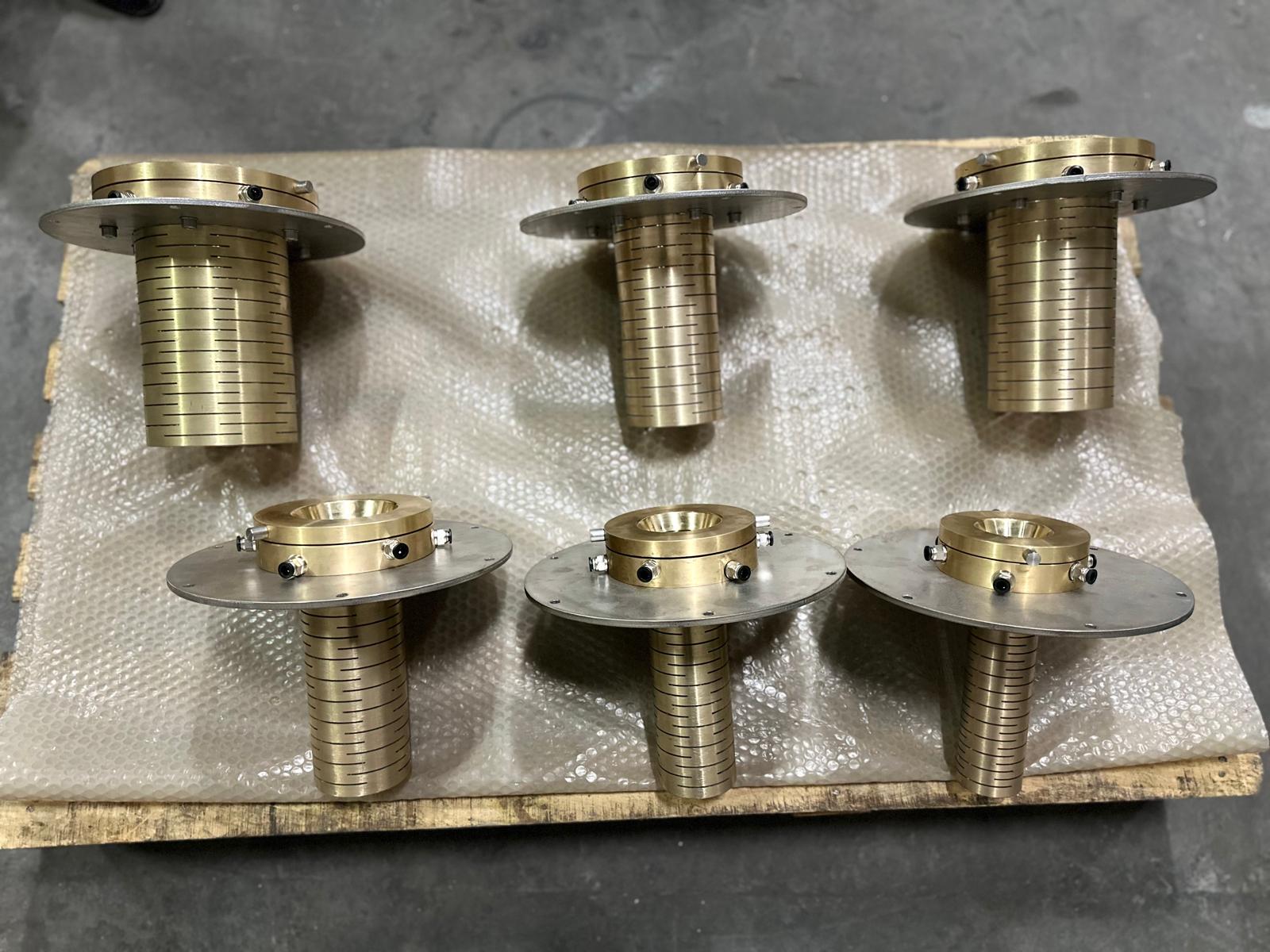

Farklı çap ve boylarda üretilmiş pirinç kalibratör setleri

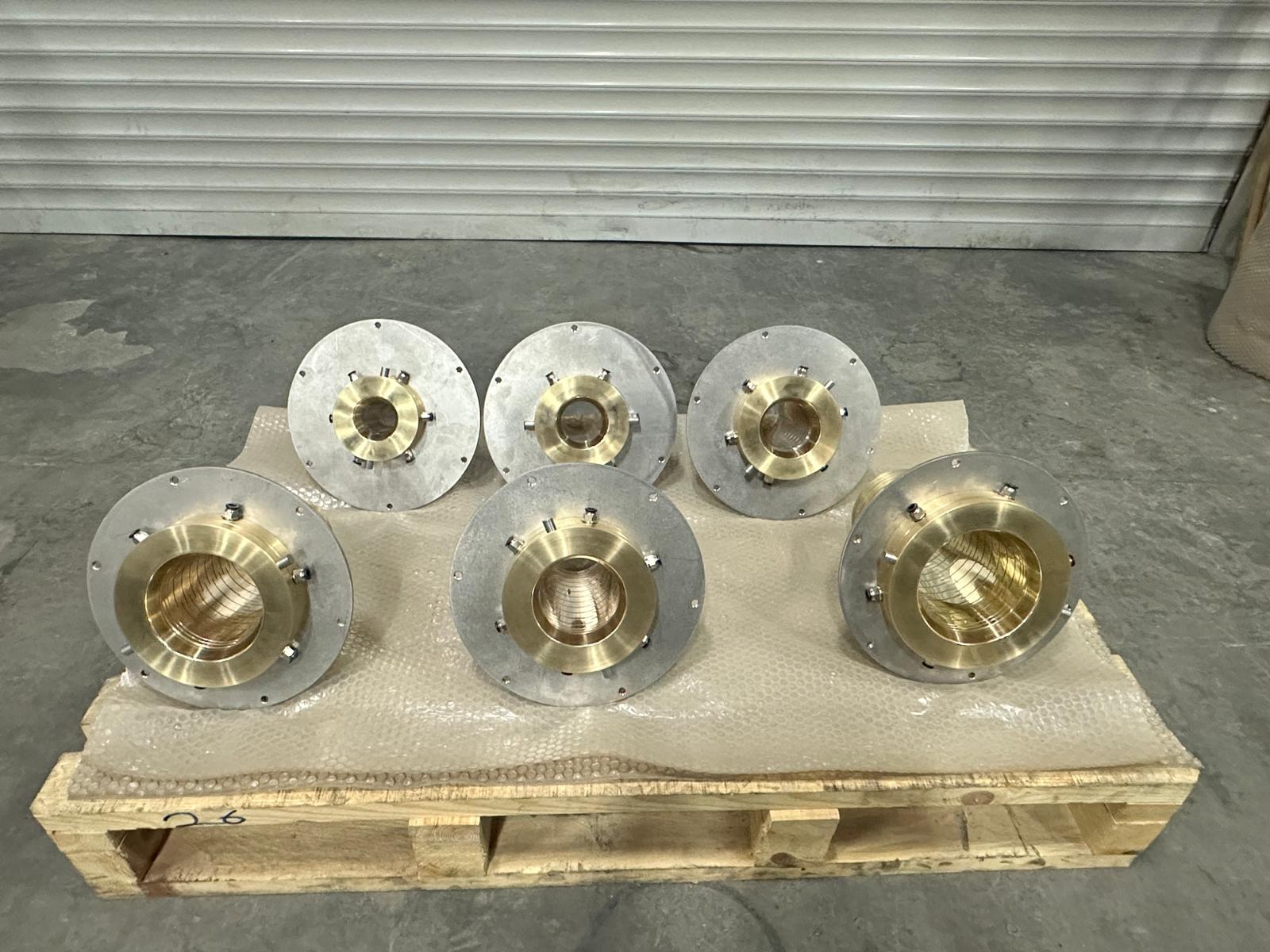

Flanş bağlantılı kalibratör gövdeleri, sevkiyat öncesi paketleme
Çap Aralıkları
Kalibratörler hedef boru dış çapına göre üretilir. Ürün grubunu anlaşılır göstermek için aşağıdaki çap sınıfları referans alınabilir:
- Ø16–63 mm — PPR / PERT / küçük çap PE ve teknik borular
- Ø20–110 mm — PPR / PE / PP
- Ø40–160 mm — Orta çap borular
- Ø50–250 mm — PE / PP / PVC uygulamaları
- Ø90–400 mm — Büyük çap hatları
- Ø110–630 mm — Yüksek kapasiteli büyük çap projeleri
- Ø630 mm üzeri — Teknik resim ve tank yapısına göre proje bazında
Teknik not: Kalibratör çapı kadar kalibrasyon boyu, vakum kanalı/delik yapısı, su kanalları ve tank bağlantısı da performansı etkiler. Kesin standart ve maksimum üretim çapı sipariş öncesinde teknik ekibimizle teyit edilmelidir.
Malzeme Seçenekleri
Uygulamaya ve müşteri talebine göre pirinç veya paslanmaz çelik kalibratör çözümleri sunulabilir.
- Pirinç (Brass) — İyi ısı transferi, işlenebilirlik ve birçok boru uygulamasında yaygın kullanım.
- Paslanmaz Çelik (Stainless Steel) — Korozyon dayanımı, yüzey dayanımı ve uygulamaya göre uzun servis ömrü avantajı sağlayabilir.
Seçim notu: Malzeme tek başına seçilmemelidir; boru hammaddesi, hat hızı, soğutma şartları, vakum seviyesi ve hedef yüzey kalitesi birlikte değerlendirilmelidir.
Müşteriye Özel Üretim
Aşağıdaki parametreler proje bazında ihtiyacınıza göre özelleştirilir:
- Kalibratör dış ve iç geometrisi
- Toplam kalibrasyon boyu
- Vakum delikleri / kanalları ve dağılımı
- Su soğutma kanalları
- Tank giriş bağlantısı ve flanş ölçüleri
- Sökme-takma kolaylığı için bağlantı detayları
- Pirinç veya paslanmaz çelik malzeme seçimi
- Mevcut kalibratör üzerinden tersine mühendislik
Yerli Üretim ve Tedarik Yaklaşımı
Yerli üretim kalibratörler; özellikle tek veya düşük adetli ihtiyaçlarda, hızlı termin gerektiren projelerde ve mevcut hatta özel ölçü uyarlaması gerektiğinde güçlü bir seçenek sunar. Teknik revizyon ve ölçü teyidi doğrudan yürütülebildiği için proje süreci daha kontrollü ilerleyebilir.
Sipariş adedi, proje takvimi ve teknik gereksinimler uygun olduğunda uluslararası tedarik seçeneği de değerlendirilebilir. Karar; ürün bedelinin yanında navlun, vergi, termin, revizyon imkânı ve toplam proje şartları dikkate alınarak verilir.
Doğru Kalibratörü Belirlemek İçin Gerekli Bilgiler
- Boru malzemesi
- Boru dış çapı ve toleransları
- Et kalınlığı / SDR / PN bilgisi
- Hedeflenen hat hızı
- Vakum tankı marka/modeli veya giriş ölçüleri
- Mevcut kalibratör teknik resmi, ölçüleri veya numunesi
- Mevcut kalibrasyon boyu ve bağlantı detayları
- Tercih edilen malzeme: pirinç / paslanmaz çelik
- Yaşanan problem: ovalite, yüzey izi, çap sapması, sürtünme, yetersiz soğutma vb.
Sık Sorulan Sorular
Kalibratör katman sayısını belirler mi?
Hayır. 2, 3 veya 5 katmanlı boru yapısı kalıp kafasında oluşturulur. Kalibratör borunun dış çapı ve geometrik kararlılığıyla ilgilenir.
Mevcut kalibratör üzerinden yenisi üretilebilir mi?
Evet. Mevcut parça ölçülerek veya güvenilir teknik resim üzerinden yeni üretim değerlendirilebilir. Tank bağlantısı ve proses şartları ayrıca kontrol edilmelidir.
Pirinç mi paslanmaz mı daha iyidir?
Tek bir doğru cevap yoktur. Malzeme; boru hammaddesi, hat hızı, soğutma, vakum, yüzey beklentisi ve servis şartlarına göre seçilmelidir.
Yeni çapta yalnızca kalibratör değişimi yeterli olur mu?
Kalıp kafası, vakum tankı, çekici ve hattın diğer ekipmanlarının yeni çapla uyumu birlikte kontrol edilmelidir.
